Протянутое тело берет кривую и перемещает её вдоль другой кривой. Пример ниже показывает окружность, протянутую вдоль криволинейного пути, чтобы создать канавку.
Чтобы создать элемент проектирования тела протягиванием:
- Выберите вкладку «Моделирование» > панель «Поверхности» > «По кривым» > «Протянуть» для отображения диалогового окна Протянутое тело.
- По желанию введите Имя для тела или оставьте имя по умолчанию.
- Выберите имя кривой в списке Ось или нажмите кнопку Выбрать кривую
и выберите кривую в графическом окне.
- Выберите имя кривой в списке Сечение или нажмите кнопку Выбрать кривую и выберите кривую в графическом окне.
- Выберите тип Как новое основное тело, Как добавление или Как вырезание.
- Нажмите на кнопку Просмотр, чтобы проверить форму тела.
- Если протягивание не следует кривой Оси, выберите опцию С другого края и снова нажмите Просмотр. Если вы всё еще получаете ошибку, то смотрите ниже.
- Если этот диалог появился из панели инструментов Тело, то вы можете нажать Применить для просмотра элемента как тела. Если вырез появился не с той стороны от кривой, выберите опцию Сторона резания и снова нажмите Применить для проверки.
- Нажмите OK.
Прим.: Кривая должна быть плоской.
Устранение неполадок в протянутых телах

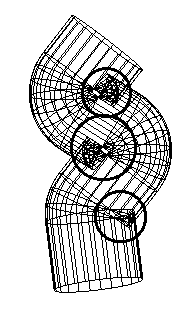

Если вы используете слишком большие сечения, это может привести к самопересечению в поверхностях. Если протягивание не работает с обоих концов кривой, отмените протягивание тела и попробуйте создать протянутую поверхность. Если в результате появится наложение поверхностей, как показано ниже, то это значит, что сечения слишком большие.
