Если вы моделируете токарный станок с противошпинделем, нужно идентифицировать тело, представляющее противошпиндель. Задайте тело в диалоге Противошпиндель:
Для открытия диалогового окна Противошпиндель выберите вкладку «Дизайн станка» > панель «Конфигурация» > «Противошпиндель».
Чтобы использовать этот диалог:
- Выберите или укажите тело противошпинделя.
- Нажмите на кнопку Применить.
Этот диалог позволяет указать, какое тело представляет противошпиндель. В некоторой степени эта команда напоминает диалоговое окно Верхняя поверхность стола, то есть FeatureCAM необходимо знать, какое тело держит деталь при обработке на противошпинделе.
Локальная система координат противошпинделя важна с точки зрения симуляции элементов позиционирования противошпинделя. Обычно Противошпиндель позиционируется относительно системы координат станка, а не в нуле программы (или установа). Установите направление Z локальной системы координат так, чтобы оно соответствовало командам обрабатывающего противошпинделя. То есть, если противошпиндель станка двигается влево относительно отрицательного W (или иногда В), задайте ось Z ЛСК направленной вправо (как главный шпиндель или главный установ точения). Иногда положительная ось W направлена влево, то есть станок перемещается влево относительно положительной W (при условии, что W=0 - это исходное положение). Исходное значение W и максимальное значение W можно задать в файле CNC (отредактируйте файл CNC и перейдите в раздел Информация о ЧПУ > Шпиндели).

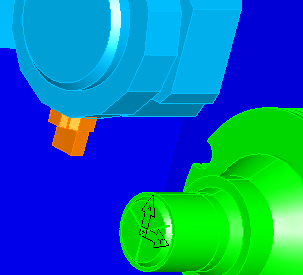

Здесь направление Z ЛСК противошпинделя указывает направо; это подходит для станков, где движение противошпинделя для захвата детали представляет собой отрицательное направление W, а перемещение противошпинделя в исходное положение — это W, равное нулю.
