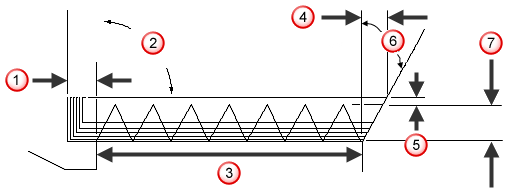

Некоторые из атрибутов Резьбонарезания показаны на этом рисунке:
|
|
|
|
|
|
Конечное расстояние
Угол отвода
Глубина
Начал. расстояние
Зазор
Угол врезн. пдч
Высота
«Черновое точение» и Чистовое точение — выберите эти параметры для автоматического обтачивания детали до диаметра резьбы. Смотрите подробности в разделе Как обрабатывается резьбовой элемент.
Рельефная канавка — Резьбовой элемент имеет опцию резания рельефной канавки на конце резьбы. Настройте параметры канавки в диалоговом окне Свойства элемента на вкладке Стратегия.
Угол боковой стенки — Это угол по умолчанию рельефной канавки резьбы.
Дополнительная глубина канавки — глубина рельефной канавки вычисляется как глубина резьбы плюс дополнительная глубина канавки. Это предохраняет резьбонарезной инструмент от трения на дне канавки.
Начальное расстояние — Это значение является положением, в которое переходит инструмент перед врезанием в рабочую деталь.
Конечное расстояние — введите расстояние подачи инструмента после окончания резьбы (в рельефную канавку) перед отводом от поверхности детали.
Угол врезной подачи — введите беззнаковое относительное значение от положительной оси Z.
Глубина НД/ВД % — Глубина резьбы, основанная на шаге резьбы. Глубина резьбы рассчитывается как Глубина% * шаг.
Проходы — Количество шагов до низа резьбы. Выберите опцию Заданная или Расчетная.
- Заданная — заданная степень удаления материала. По мере резания детали инструментом, область контакта инструмента увеличивается. FeatureCAM сокращает врезную подачу на каждом проходе, чтобы нагрузка на инструмент оставалась постоянной. Введите количество проходов в поле Кол.:.
- Вычислено — количество шагов вычисляется FeatureCAM.
- Шаг1 используется для задания шага приращения для первого прохода поперек резьбы.
- Шаг2 задает второй проход и используется системой для определения последующих проходов на резьбе, сокращая глубину, пока не будет достигнуто значение Минимальной врезной подачи.
Зачистные проходы — Зачистной проход является повтором последнего прохода резьбонарезания. Введите необходимое количество Зачистных проходов.
Вычисления глубины резьбы — выберите, как приложение FeatureCAM должно вычислять стандартные резьбы для предварительного заполнения размеров резьбы. Выберите из:
- Использовать радиус кромки — Эта опция учитывает радиус кромки инструмента. Например, стандартная резьба M20 x 2.5 выводит следующее:
- Наружная резьба: Высота резьбы — 1,894; Наружный диаметр — 19,791
- Внутренняя резьба: Высота резьбы — 1,625; Наружный диаметр — 17,519
- Использовать нулевой радиус кромки — Эта опция выводит номинальный диаметр и действительную глубину резьбы. Этот метод наиболее широко используется в Европе. Если эта опция выбрана, стандартная резьба M20 x 2.5 выводит следующие значения:
- Наружная резьба: Высота резьбы — 1,534; Наружный диаметр — 20,000
- Внутренняя резьба: Высота резьбы — 1,534, Наружный диаметр — 16,933
