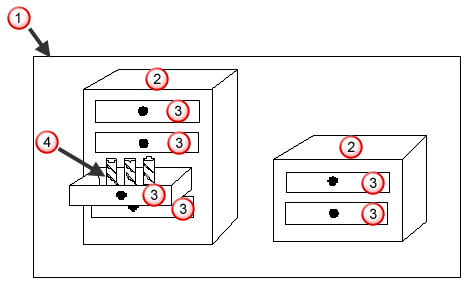

Для каждой операции обработки, создаваемой для элемента в детали, инструмент должен выбираться из внутренней базы инструментов. Эта база данных разбита на отдельные наборы инструментов для представления отдельных серий инструментов, которые ваша организация могла бы иметь. Картинка ниже показывает структуру базы данных инструментов.
|
|
|
База инструментов
Наборы инструментов
Группы инструментов, например, свёрла, метчики или фрезы
Инструменты
FeatureCAM поставляется с двумя встроенными наборами инструментов. Набор Основные - это набор по умолчанию, который содержит стандартно доступные инструменты, которые есть в большинстве цехов. Набор Все - это большой набор, содержащий тысячи инструментов. Этот набор наиболее часто используется как ресурс для копирования в наборы пользовательских инструментов или в набор основных инструментов. Только один набор инструментов доступен за раз и все инструменты выбираются для детали только из текущего набора инструментов. Набор инструментов содержит отдельные инструменты, и они сортируются по группам, таким как свёрла, концевые фрезы и оправки расточные. Вы не можете создать новую группу инструментов, но вы можете создать новые инструменты, чтобы отразить специфические инструменты, которые есть в цехе.
Для каждого типа элемента есть правила для выбора инструмента.
Дважды щёлкните по элементу в графическом окне или на панели Вид детали, чтобы открыть диалог Свойства элемента, затем выберите операцию из дерева в левой части диалога.
На вкладке Инструменты диалога Свойства элемента можно:
- увидеть, какой инструмент выбран в данный момент для выполнения операции; или
- изменить инструмент, используемый для выполнения операции.
