Противошпиндели можно использовать для поддержки детали на обоих концах заготовки.
Шпиндель
Противошпиндель
Или для изменения шпинделя, используемого для удерживания заготовки.
|
Заготовку держит шпиндель |
Заготовку держит противошпиндель |
|
|
|
Шпиндель
Противошпиндель

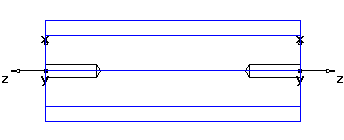

Для резания элемента с двух разных концов заготовки, вы должны сначала создать установы на каждом конце детали с направлениями Z, направленными от заготовки, как показано ниже. (Если для станка необходимо, чтобы направления Z всех установов были однонаправленны, то это можно изменить в постпроцессоре.)
Элементы должны быть включены в соответствующие установы. Команды противошпинделя могут быть размещены в конце главного установа или в начале установа противошпинделя. Вид детали, показанный ниже, содержит команды противошпинделя в конце первого установа.
Если вы используете противошпиндель для поддержки конца заготовки, упорядочите элементы противошпинделя так, чтобы они появлялись, когда нужна дополнительная поддержка.
Примеры элемента Противошпиндель
Можно изменить отдельные функции противошпинделя.
Переключение с главного шпинделя на противошпиндель:
- Положение противошпинделя
- Противошпиндель закрыт
- Главный шпиндель открыт
- Положение противошпинделя
Переключение с главного шпинделя на противошпиндель с использованием элемента отрезки для отрезки заготовки от прутка:
- Положение противошпинделя
- Противошпиндель закрыт
- Элемент Отрезка
- Положение противошпинделя
