Дополнение Mill-curve tolerance

Вы можете использовать дополнение Mill-curve tolerance.bas, чтобы быстро менять размер фрезерных элементов для того, чтобы они соответствовали допуску, без необходимости перечерчивания кривой элемента.

Чтобы использовать дополнение Mill-curve tolerance:

1. Установите дополнение MillCurveTolerance.bas.
2. Выберите фрезерный элемент, созданный по кривой в XY плоскости.
3. Выберите вкладку «Утилиты» > панель «Макросы» > «Допуск».

   Откроется диалог Tolerance of Line Segments, а вертикальные и горизонтальные сегменты в графическом окне получат метки.

4. Настройте метки:
   • Чтобы изменить размер выноски, введите новое значение в поле Set text size и нажмите Set.
   • Чтобы оставить метку только на текущем выбранном сегменте, снимите флажок Segment labels on.

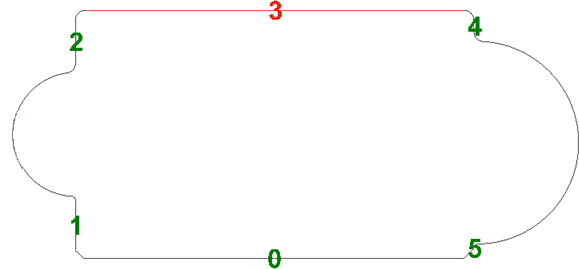

5. В списке Segments выберите сегмент, который нужно откорректировать. Сегмент и его метка отобразятся красным в графическом окне, например.



6. Задайте корректировку для сегмента:
   • Чтобы рассчитать корректировку из выбранных допусков, выберите опцию Upper tolerance - Lower tolerance и введите значения допусков.
   • Чтобы рассчитать корректировку из стандартных допусков, выберите опцию Upper tolerance - Lower tolerance и выберите допуски в списке ISO 286-2.
   • Чтобы задать корректировку, выберите Net tolerance и введите расстояние, на которое нужно переместить сегмент.
7. Нажмите Apply Tolerance. Корректировка для сегмента отображается под кнопкой.
8. Нажмите OK, чтобы применить изменения и закрыть диалог.

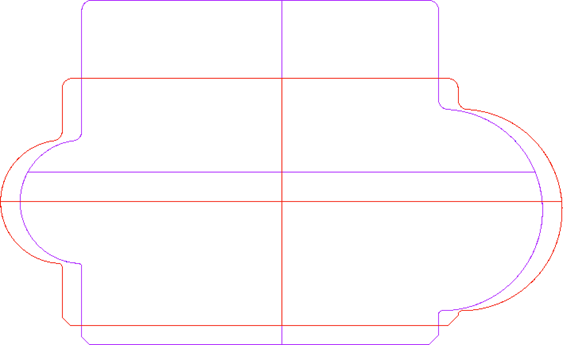

   FeatureCAM создает кривую и элемент и отображает результат в графическом окне. Например:



Примечание

• Этот параметр можно применять только к элементам, созданным на основе кривых: выступы, фаски, канавки, карманы, скругления и стенки.
• Если элемент создан из нескольких кривых, используется только первая кривая.
• Незамкнутые и замкнутые кривые работают одинаково.
• Если ввести допуск, который испортит элемент, появится сообщение, объясняющее, какой максимальный допуск может быть введен для сегмента.
• Невертикальные и негоризонтальные линии и кривые переносятся, чтобы обеспечить допуск, но не изменяются.
