Нажмите на картинку предварительного просмотра инструмента, чтобы можно было её перемещать и масштабировать. Ориентация просмотра определяется параметрами на вкладке Станок диалога Параметры просмотра. Щёлкните правой кнопкой мыши по картинке, чтобы получить доступ к контекстному меню.
Имя — Введите имя, которое идентифицирует инструмент. Имя должно быть уникальным среди всех инструментов в наборе.
Форма вставки — Выберите форму вставляемой режущей пластины. Для формы Специальный ромб необходимо ввести Угол кромки.
Радиус кромки - это радиус режущей кромки пластины.
Диаметр вписанной окружности - это диаметр окружности, которая вписывается внутрь формы режущей пластины.
|
|
|

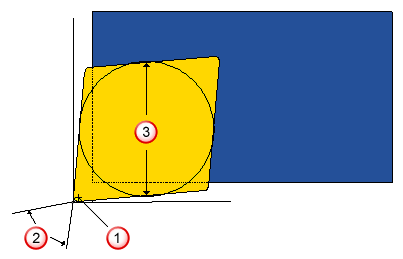

Радиус кромки
Угол кромки
Диаметр вписанной окружности.
Измерение — Показывает единицы, используемые для описания размеров инструмента. Выберите Дюймы для использования дюймов или снимите отметку для миллиметров.
