Опция Несколько областей влияет на работу функций Отрезать, Продлить и Обрезать. Когда опция Несколько областей выключена, отрезанная геометрия рассматривается как несколько отдельных линий. Если опция Несколько областей включена, обрезанная геометрия рассматривается как одна линия, хотя отображается как несколько сегментов. При выборе любого сегмента выбирается вся линия, или оба сегмента. Команда Обрезать и Продлить может продлить отдельные сегменты, или продлить видимые части линий, в зависимости от настройки Несколько областей.
Параметрическое моделирование — в полях для ввода чисел в диалоговых окнах FeatureCAM можно использовать уравнения. В параметрическом режиме отображаются уравнения. Если параметрический режим выключен, отображается результат уравнения.
Когда параметрическое моделирование включено, FeatureCAM запоминает связи между создаваемыми в графическом окне объектами, так что при обновлении объекта автоматически изменяется и связанный с ним объект. Например, если линия была создана касательно двум окружностям, эта связь сохраняется. Если изменить положение или радиус одной из окружностей, линия обновится для отображения этого изменения.

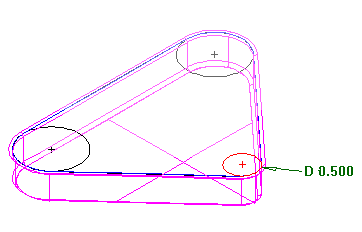

На картинке ниже карман был создан из кривой, которая была создана из серии окружностей, соединенных касательными:

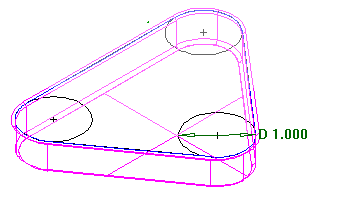

При изменении диаметра одной из окружностей, конечные точки линий, кривая и сам карман меняются, как показано ниже:
