В списке Функция выберите x=F(t), y=G(t), которые создают параметрические функции.
F,G и H — Поля, где вы создаете функцию. Вы используете операции, описанные в разделе Уравнения.
Начало — Задает начальную точку диапазона, от которого вычисляется функция.
Конец — Задает конечную точку диапазона, от которого вычисляется функция.
Приращение — Задает значение, добавляемое или вычитаемое из предыдущей точки, вычисляемое для функции, чтобы определить следующее значение для запуска функции.
Просмотр — Создает кривую и показывает её для ознакомления, но не применяет сгенерированную функцию к отрисовыванию в качестве геометрии. В зависимости от вашей начальной и конечной точек и приращения это может занять некоторое время, чтобы вычислить и построить изображение предварительного просмотра.
Пример функции x = F(t), y = G(t)
Для примера рассмотрим эллипс. Можно использовать расчеты на основе радиан или градусов, однако необходимо использовать правильный диапазон для выбранной системы. Использование радиан, но в диапазоне от 0 до 360 (градусы), не работает.
Простое описание эллипса в градусах:
x = <width> * sind(t) + <offset>; y = <height> * cosd(t) + <offset>

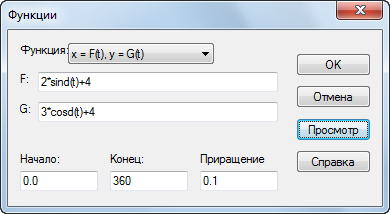

Если задается смещение, эллипс центрируется по текущей ЛСК. Изображение ниже показывает эллипс, определенный и предварительно показанный в FeatureCAM.
