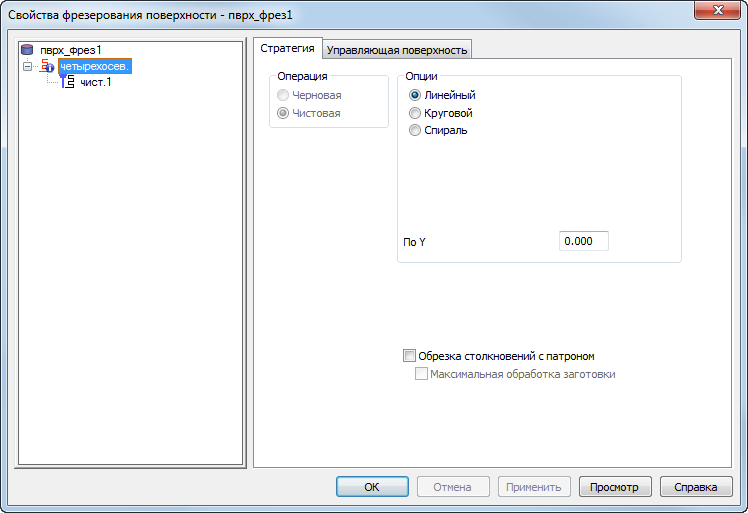

Выберите стиль резания из:
-
Линейный
Линейное поворотное фрезерование вызывает перемещение инструмента вдоль оси поворота по прямым линиям. Поворотная ось используется только в конце каждого прохода для изменения положения работы.
-
Круговой
При круговом фрезеровании работа поворачивается вместе с инструментом в фиксированном положении, эффективно обрабатывая окружность. Инструмент затем выполняет необходимый шаг и обрабатывает следующую окружность.
- Спираль
Непрерывная спираль режется вдоль длины работы, когда используется спиральное фрезерование. Для обеспечения чистой обработки на обоих концах выполняется полная окружность. Так как вращение является непрерывным, доступно только Попутное и Встречное фрезерование (поэтому у вас должна быть поворотная головка, которая может выполнять неограниченное количество поворотов).
Y смещение — Введите расстояние для избегания резания центром инструмента.
Обрезка столкновений с патроном — Обрезает траекторию там, где патрон или хвостовик сталкивается с поверхностью детали или контрольной поверхностью. Когда выбрано, атрибуты Зазор патрона и Зазор хвостовика отображаются на вкладке Фрезерование для операции.
Максимальная обработка заготовки — Используйте с опцией Обрезка столкновений с патроном, чтобы обрабатывать заготовку максимально близко к форме конечной детали, не вызывая столкновений с патроном. Это создает более плавные траектории с меньшим количеством отводов, что может повысить качество поверхности и сократить время обработки, но может вызвать увеличение холостых ходов для некоторых деталей.
