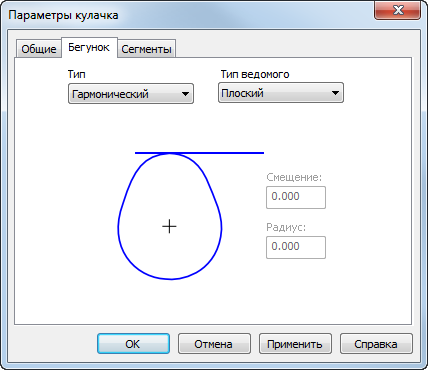

Вкладка Бегунок

Вкладка Бегунок содержит опции, которые описывают, как бегунок следует за кулачком.

1. Выберите тип движения толкателя, и соответствующую диаграмму его ускорения.

   Гармонический (SH) (также известен как Моногармонический)

   Параболический (PB)

   Циклоидальный (CY)

   Измененная синусоида (MS)

   Измененная трапеция (MT)

   Полином 3-4 (4P) (также известен как Многочлен 4й степени)

   Полином 3-4-5 (5P) (также известен как Многочлен 5й степени)

   Полином 4-5-6-7 (7P) (также известен как Многочлен 7й степени)

2. Выберите Тип ведомого, с которым используется кулачок. Это может быть Плоскость или Бегунок.
3. Если выбран Бегунок, введите:
   • Смещение — Задает расстояние между центральной линией преобразования для толкателя и центра кулачка, которая контролирует угол зацепления на толкателе. Это не является смещением режущего инструмента.
   • Радиус — Задает радиус бегунка, который следует за формой кулачка. Если вы выберете толкатель типа бегунок, то необходимо ввести радиус. Нулевой радиус бегунка симулирует ножевой толкатель или строит наклонную кривую кулачка.
