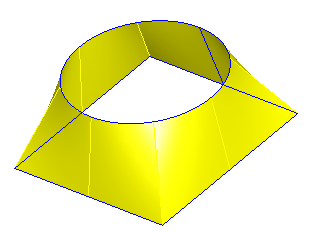

Эта страница является частью мастера нового элемента и помогает в создании 4-осевых элементов ЭЭО из поверхностей по двум направляющим. Это может быть выполнено и на поверхностных, и на твердотельных моделях. Когда вы открываете этот диалог, края всех поверхностей по двум направляющим на модели отображаются синим.
Чтобы заполнить диалог:
- Нажмите кнопку Выбрать кривую
. Диалог сворачивается до строки заголовка. - Выберите Верхние кривые элемента по порядку.
- Нажмите на кнопку Выбрать в строке заголовка свернутого диалога, чтобы завершить выбор.
- Нажмите на кнопку Просмотр, чтобы убедиться в том, что вы выбрали правильные кривые.
- Нажмите Далее и закончите работу с мастером.
- Когда вы выбираете кривые, поверхности по двум направляющим вводятся в таблицу в середине диалога. В этой таблице показано имя поверхности, количество выбранных границ, и была ли развернута кривая. Существует несколько дополнительных операций, которые могут быть выполнены в выбранной строке таблицы.
Кнопка удаления удаляет текущую выбранную в таблице границу.
Эта кнопка перемещает выбранную границу вверх по таблице.
Эта кнопка перемещает выбранную границу вниз по таблице.
Эта кнопка выбирает альтернативную границу поверхности.
Эта кнопка разворачивает направление выбранной кривой. Обратите внимание на то, что FeatureCAM автоматически устанавливает направление кривых, поэтому этот параметр чаще всего не нужен.
Существуют две дополнительные опции:
Используйте опцию Показать нижнюю кривую, чтобы отобразить соответствующую нижнюю кривую для каждой выбранной кривой.
Используйте опцию Скрыть поверхности при завершении, чтобы скрыть поверхности при выходе из диалога.
