Тело Верхняя поверхность стола - это тело, к которому прикрепляются заготовка и зажимы. То есть заготовка и зажимы в симуляции станка перемещаются вместе с телом, которое задано в этом диалоге, как если бы они были потомками этого тела.
Для токарного станка это будет главный шпиндель или патрон. Для фрезерных станков это будет тело верхнего стола. Используйте диалог Верхняя поверхность стола, чтобы его задать.

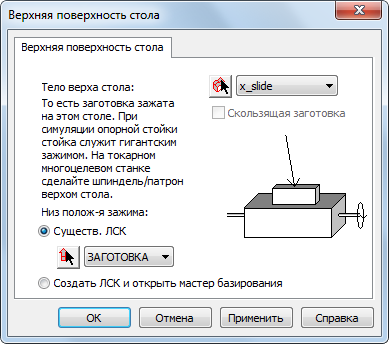

Чтобы открыть диалоговое окно Верхняя поверхность стола, выберите в меню Дизайн станка > Верхняя поверхность стола.
Чтобы использовать этот диалог:
- Выберите или укажите тело.
- Выберите одну из следующих опций:
- Существующая ЛСК — Выберите или укажите ЛСК на верхней поверхности этого тела там, где вы хотите разместить деталь.
Прим.: Если система координат детали расположена на ее верхней поверхности, можно сместить тело на странице Информация о симуляции мастера Установ.
- Создать ЛСК и открыть мастер базирования
- Существующая ЛСК — Выберите или укажите ЛСК на верхней поверхности этого тела там, где вы хотите разместить деталь.
- Нажмите на кнопку Применить.
ЛСК для верхней поверхности стола
ЛСК Верхней поверхности стола является ключевой для правильной работы, особенно для токарных станков. И положение, и ориентация ЛСК верхней поверхности стола важны, потому что они устанавливают соответствие с положением и ориентацией установа, используемого в детали FeatureCAM. Вы можете представить это любым из нескольких эквивалентных способов:
- ЛСК верхней поверхности стола выравнивается с началом установа (за вычетом смещений в диалоговом окне Установ — информация о симуляции).
- Для начальных точек ЛСК установа (за вычетом смещений в диалоговом окне Установ — информация о симуляции) настроено совмещение с ЛСК верхней поверхности стола, и выровнены направления по X, Y и Z.
- Моделирование FeatureCAM выравнивает (преобразовывает) весь станок так, что ЛСК верхней поверхности стола базируется по установу (за вычетом смещений в диалоговом окне Установ — информация о симуляции). То есть станок преобразовывается так, что +X ЛСК верхнего стола выровнен с +X установа, +Z с +Z, и станок переносится так, что начало координат установа (минус смещения в диалоге Установ - Информации о симуляции) - это та же точка, что и начало отсчёта ЛСК верхнего стола.

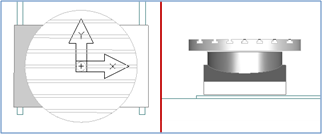

Ниже дан пример ЛСК и тела, используемых для фрезерного станка:
ЛСК для фрезерования должна иметь:
- XY, размещенные в центре стола
- Z, расположенный на вершине стола
- X, направленный вправо
- Z, направленный вверх
Для деталей 4-осевого поворота комбинация расположения зажима установа .fm и положения верхней поверхности стола должна переносить заготовку так, что ось поворота выравнивается с осью поворота стола. Если это не так, симуляция не может поворачивать станок вокруг оси поворота.
Ниже дан пример ЛСК и тела, используемых для токарного или токарно/фрезерного станка:
ЛСК для точения должна иметь:
- XY, размещенные в центре патрона
- Z, расположенный на торце кулачков
- X, направленный вверх (или к инструменту на токарном станке с наклонными станинами)
- Z, направленный вправо (от главного к противошпинделю или задней бабке)
