Деталь в этом примере использует модель заготовки, чтобы избежать холостого резания:

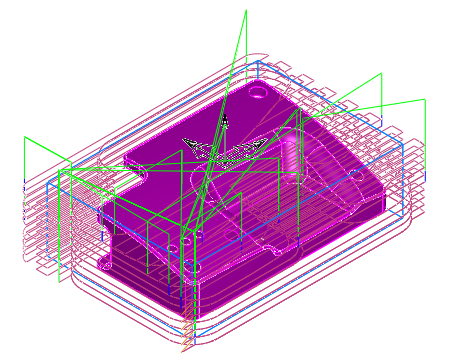

Траектория черновой обработки по Z-слоям исходного элемента Заготовка выглядит следующим образом:

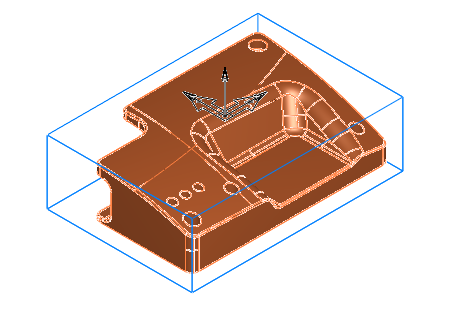

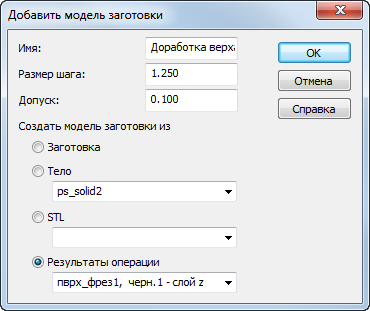

Можно использовать эти результаты для создания модели заготовки.

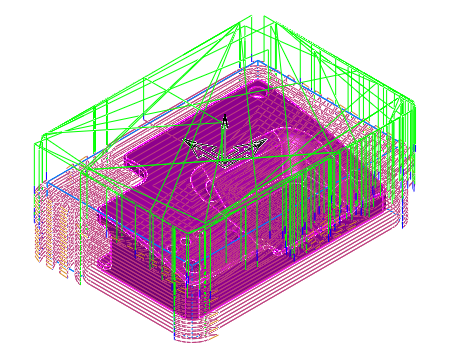

Если создать второй элемент черновой обработки поверхности по Z-слоям, используя инструмент, размер которого в два раза меньше используемого для первого элемента, то результаты траектории выглядят так.
Здесь много холостых проходов. Можно использовать модель заготовки, созданную из первой черновой операции по Z-слоям, чтобы избежать холостого резания.

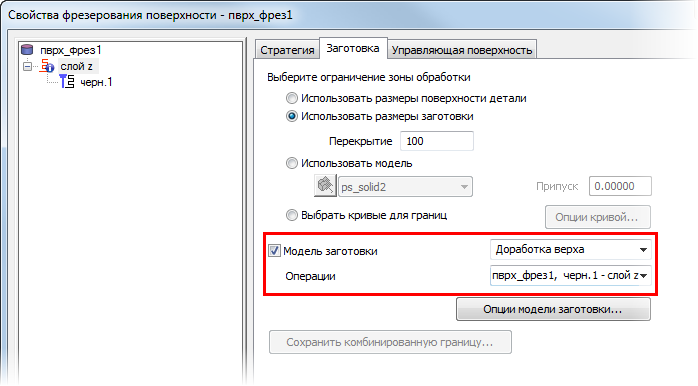

Чтобы это сделать, на вкладке Заготовка для второго элемента выберите Модель заготовки, а затем имя модели заготовки и операцию, которую нужно использовать, из списка Операции:

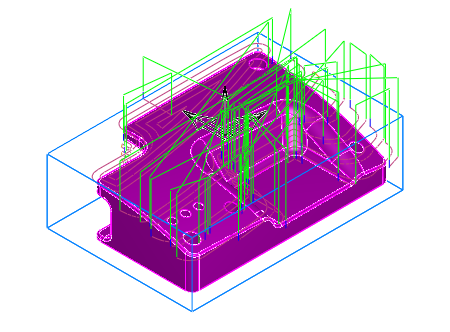

При использовании модели заготовки траектория черновой обработки по Z-слоям для второго элемента имеет минимум холостых проходов:
