Узнайте о том, как редактировать автотрассировки и переключаться между их вариантами.
Редактирование областей автотрассировки
Для автоматических областей трассы доступны указанные ниже варианты редактирования.
- Добавление внутренних точек трассы вручную.
- Продолжение построения трассы с использованием завершенной автоматической области трассы.
- Установка фитингов в автоматической области трассы, перенос установленного фитинга, удаление установленного фитинга или фитинга по умолчанию.
- Изменение стиля активной трассы.
- Для переустановки сегментов трассы используйте команду "Изменить положение" или "Переместить сегмент".
- Осуществляйте перемещение промежуточных точек трассы, связанных с муфтой фитинга по умолчанию , при помощи команд "Изменить положение" или "Переместить узел".
- При наличии нескольких решений для автоматической области трассы можно переключаться между ними при создании трассы или впоследствии.
- Преобразование точек автоматической трассы в точки эскиза трассы.
- Удаление автоматических областей трассы.
- Отображение и удаление клиентских зависимостей.
- Переименование автоматических областей трассы или точек трассы.
Совет: Перед редактированием автоматической трассы можно указать, должны ли сборка ветвей труб и трубопроводов, указанные ветви и указанные трассы меняться при внесении изменений. Рекомендуется указать автоматическое обновление для больших сложных сборок труб и трубопроводов.
Переключение между вариантами автотрассировок

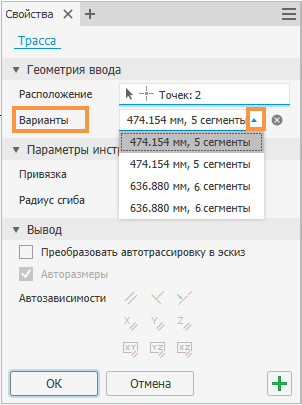

В результате определения конечной геометрии для создания автоматической области трассы в зависимости от длины трассы и числа сегментов может быть создано несколько решений. Чтобы во время создания трассы также отображался другой вариант, щелкните стрелку раскрывающегося меню «Варианты».
Прим.: Кроме того, можно использовать команду «Выбрать другое», чтобы по очереди просмотреть доступные варианты.
- Активируйте трассу.
- Щелкните правой кнопкой мыши узел браузера "Автотрасса" или сегмент автоматической трассы в графическом окне, а затем выберите команду "Альтернативное решение трассы".
- Используйте команду "Выбрать другое" для перехода к необходимому решению и щелкните зеленую кнопку для установки области выбора.
- Щелкните правой кнопкой мыши в графическом окне и выберите команду "Закончить редактирование"
Демонстрационный ролик о перемещении сегментов автотрассировки
