Редактирование детали внешнего контура

Деталь внешнего контура является файлом производной детали, который можно редактировать, а также выполнять повторные расчеты с целью изменения детали.

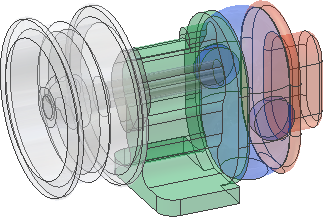

На следующем рисунке показана исходная деталь внешнего контура, содержащая отверстия. Отверстия не были залиты, поэтому некоторые грани зубьев внутреннего зубчатого колеса были видны через отверстия, в связи с чем они не были удалены.

На следующем рисунке деталь внешнего контура была отредактирована, и параметры были изменены для дальнейшего упрощения детали. Теперь деталь не содержит отверстий, внутренних элементов и скобяных изделий.

Операция редактирования детали внешнего контура:

1. Откройте файл детали.
2. При необходимости, щелкните правой кнопкой мыши в верхней части браузера и установите, что деталь является подстановкой.

3. При необходимости раскройте папку тел и щелкните правой кнопкой мыши необходимые тела в обозревателе, чтобы задать видимость или прозрачность детали.

4. Щелкните правой кнопкой мыши исходную сборку в обозревателе и в контекстном меню выберите «Редактировать сборку контура». При этом сборка откроется и отобразится диалоговое окно «Внешний контур».
   Прим.: Команда «Редактировать сборку контура» недоступна, если деталь требует обновления.

5. При необходимости на вкладке «Компоненты» можно изменить критерии, используемые для удаления деталей, или указать компоненты для включения или исключения.
6. Можно также изменить именованный вид, позиционное представление или уровень детализации, используемые для повторного расчета детали внешнего контура. Например, выберите именованный вид или уровень детализации, который не содержит внутренних компонентов.
7. При необходимости на вкладке «Элемент» укажите элементы, диапазоны и прочие параметры, которые следует сохранить в сборке внешнего контура.
8. Выберите вкладку «Создать», чтобы переопределить стиль внешнего контура и другие параметры.
9. При необходимости нажмите «Просмотр», чтобы проверить вносимые изменения.
10. Нажмите кнопку "ОК", чтобы выполнить перерасчет внешнего контура с учетом новых настроек и закрыть диалоговое окно.
