Использование команд "3D-перенос/вращение" и "3D-преобразование"

Изменение положения 3D-объектов эскиза или закрепленных рабочих точек.

Изменение положения 3D-объектов эскиза с помощью 3D-преобразования

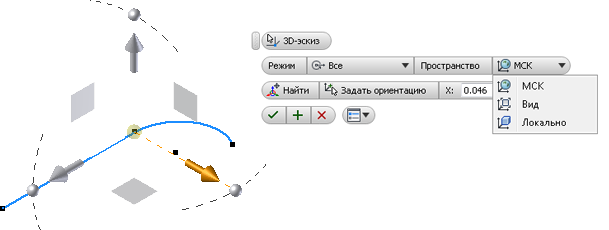

Запустите команду "3D-преобразование" и выберите один или несколько 3D-объектов эскиза для редактирования.

1. Выберите вкладку "3D-эскиз" панель "Редактирование" "3D-преобразование" .
2. При необходимости выберите режим преобразования.
   • Все. Доступны все манипуляторы.
   • Преобразование. Доступны только манипуляторы преобразования.
   • Вращение. Доступны только манипуляторы вращения.
3. При необходимости выберите пространственный режим.
   • МСК. Ориентация манипулятора по начальной точке модели.
   • Вид. Ориентация манипулятора относительно текущего вида модели.
   • Локально. Ориентация манипулятора относительно выбранных объектов.
4. При необходимости выберите "Найти" для перемещения триады.
5. При необходимости выберите "Ориентировать" для изменения ориентации триады.
6. Введите точные значения координат X, Y, Z или угловые значения либо переместите выбранные объекты с помощью перетаскивания.
7. Для подтверждения нажмите кнопку "ОК".

Смена положения фиксированных рабочих точек с помощью инструмента "3D-перенос/вращение"

Чтобы переместить фиксированную рабочую точку относительно другого местоположения, используйте параметр "Перенести только оси" команды "3D-перенос/вращение". Создайте фиксированную точку и выполните следующие действия.

1. Щелкните правой кнопкой мыши фиксированную рабочую точку в обозревателе и выберите "3D-перенос/вращение".
2. Для открытия диалогового окна щелкните мышью, например, на стрелке оси X.
3. Щелкните правой кнопкой мыши, выберите "Переместить только оси", а затем переместите тройку осей в новое положение.
4. Щелкните правой кнопкой мыши и выберите "Применить". После этого рабочая точка будет отделена от триады.
5. Для возможности перемещения или вращения рабочей точки совместно с тройкой осей щелкните правой кнопкой мыши и снимите флажок "Переместить только оси".
6. Например, щелкните на стержне осей Y или Z, а затем перетащите по выбранной оси. Триада вращается вместе с рабочей точкой.
7. Щелкните правой кнопкой мыши и выберите "Применить".

При необходимости вместо команд контекстного меню можно воспользоваться командами диалогового окна "3D перемещение/поворот".

Прим.: Можно закрепить ассоциативную (параметрическую) рабочую точку, а затем, при отсутствии ее перемещения, преобразовать в незакрепленную. Однако, если точка перемещается с помощью триады, восстановление ассоциативности невозможно.

Выравнивание или изменение положения осей триады с помощью команды "3D-перенос/вращение"

1. Щелкните правой кнопкой мыши фиксированную рабочую точку в обозревателе и выберите "3D-перенос/вращение".
2. Щелкните триаду, чтобы открыть диалоговое окно. Выберите команду "Переопределение ориентации или положения". Затем выполните следующие действия.
   • Щелкните на одной из осей, а затем на ребре, рабочей оси или линии в эскизе.
   • Щелкните на одной из плоскостей тройки осей, а затем на грани или рабочей плоскости.
   • Для изменения положения щелкните изображение сферы триады, а затем вершину, середину ребра, рабочую или эскизную точку.

Демонстрационный ролик о выравнивании или изменении положения триады с помощью команды "3D-перенос/вращение"
