Работа с видами сечения

Выполните разрез модели, чтобы отобразить вид в половину, в одну или в три четверти.

Создание сечения для просмотра модели изнутри. Сечения не изменяют геометрию модели.

Используйте плоскую грань или плоскость для временного отсечения части модели.

Сечения могут быть сохранены в видовых представлениях.

После выбора типа разреза можно циклически перебирать другие доступные типы разрезов, щелкая правой кнопкой мыши и выбирая пункт "Следующий вариант". Также можно переключаться между разрезом в одну четверть и разрезом в три четверти.

Для перемещения секущей плоскости щелкните правой кнопкой мыши и выберите "Виртуальное перемещение" "Секущая плоскость 1" (или "Секущая плоскость 2"). Затем перетащите плоскость сечения, задайте ее смещение или поверните колесико мыши.

Прим.: Для создания разреза в одну четверть и разреза в три четверти можно выбрать любые две плоскости (не только перпендикулярные). Можно задать тип разреза и отобразить различные его варианты.

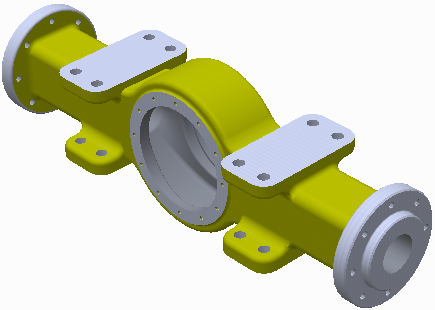

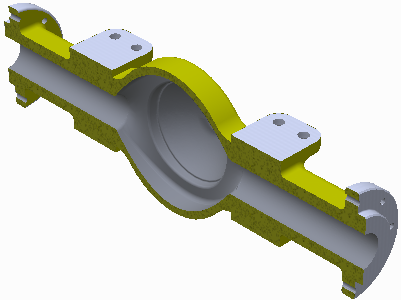

Создание половинного сечения

1. Выберите вкладку "Вид" панель "Представление" "Половинное сечение".
2. Выберите плоскость или плоскую грань в качестве секущей плоскости.
3. При необходимости смените направление сечения, выбрав "Обратить" из контекстного меню.
4. Перетащите плоскость или введите значение в поле, чтобы изменить положение.
5. Щелкните "Далее".
6. Щелкните правой кнопкой мыши, затем выберите:
   • "ОК", чтобы применить сечение.
   • "Обратить", чтобы изменить направление сечения.
   • "Виртуальное перемещение" > "Секущая плоскость 1", чтобы изменить положение плоскости.

Создание сечения в одну или три четверти

1. Откройте вкладку "Вид" панель "Представление", а затем выберите тип сечения.
   • Сечение в одну четверть
   • Сечение в три четверти
2. Выберите плоскость или плоскую грань в качестве первой секущей плоскости.
3. При необходимости смените направление сечения, выбрав "Обратить" из контекстного меню.
4. Перетащите плоскость или введите значение в поле, чтобы изменить положение.
5. Щелкните "Далее".
6. Выберите плоскость или плоскую грань в качестве второй секущей плоскости.
7. При необходимости смените направление сечения, выбрав "Обратить" из контекстного меню.
8. Перетащите плоскость или введите значение в поле, чтобы изменить положение.
9. Щелкните "Далее".
10. Щелкните правой кнопкой мыши, затем выберите:
    • "ОК", чтобы применить сечение.
    • "Обратить", чтобы изменить направление сечения.
    • "Разрез в три четверти", чтобы изменить тип сечения.
    • "Виртуальное перемещение" "Секущая плоскость 1" или "Секущая плоскость 2", чтобы изменить положение плоскости.
      Прим.: В Inventor компоненты, созданные из библиотеки компонентов, не разрезаются по умолчанию. Установите флажок "Разрезать все детали" на вкладке "Сборка" в диалоговом окне "Параметры приложения" для разрезки деталей библиотеки компонентов. Выберите вкладку "Инструменты" панель"Параметры" "Параметры приложения", чтобы получить доступ к параметрам приложения.

Восстановление обычного вида

• Выберите вкладку "Вид" панель "Представление" "Завершить сечение модели". Модель возвращается в обычный вид.
