Упражнение 1. Изменение принтера/плоттера для шаблона

Откройте существующий шаблон альбома карт и начните его настройку с определения принтера или плоттера.

Учебный видеоролик

При наличии подключения к сети Интернет просмотрите видеоролик, чтобы подробнее узнать об изменении принтера/плоттера для шаблона. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.: Эти сведения будут использоваться каждый раз при публикации альбома карт на плоттер. Во время печати эти параметры изменить нельзя.

Назначение принтера или плоттера шаблону альбома карт

1. Откройте шаблон альбома карт формата 8,5x11 дюймов.
   • Выберите ОткрытьЧертеж.
   • Измените значение поля "Тип файла" на "Шаблон чертежа (*.DWT)".

     В AutoCAD Map 3D автоматически откроется папка Template.

   • Прокрутите список шаблонов примерно до половины.
   • Выберите Map Book Template — 8.5x11 Classic.dwt.
   • Нажмите кнопку Открыть.

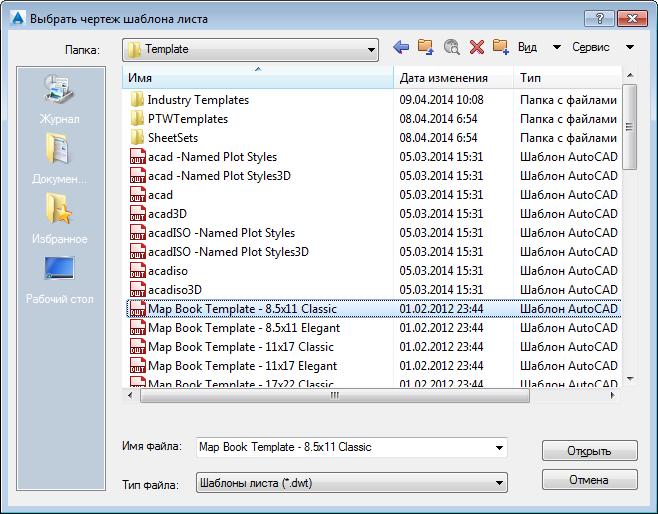

     Прокрутите список шаблонов примерно до половины и выберите первый шаблон альбома карт.

2. При необходимости уменьшите изображение, чтобы увидеть шаблон полностью. Выберите последовательно вкладку "Вид"панель "Переход"раскрывающийся список "Зумировать""Границы". найти
3. Правой кнопкой щелкните вкладку листа с именем Ansi_A и выберите "Диспетчер параметров листов", чтобы указать плоттер и информацию о бумаге.

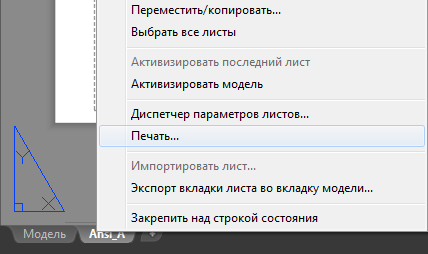

   Правой кнопкой щелкните вкладку листа для альбома карт и выберите "Диспетчер параметров листов".

4. В списке "Параметры листа" выберите *Ansi_A* и щелкните "Изменить".
5. Выберите один из плоттеров DWF в списке "Имя".
6. При желании измените другие настройки.
7. Нажмите кнопку "ОК", а затем "Закрыть".

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 2. Изменение размера видового экрана.
