Упражнение 1. Создание карты

Создайте файл карты на основе стандартного шаблона. Назначение системы координат. Все добавляемые на карту данные преобразуются в эту систему координат.

Учебный видеоролик

Нажмите кнопку со стрелкой на изображении, чтобы посмотреть видеоролик о назначении системы координат для карты. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Создание карты

1. Перед началом работы с этим учебным пособием см. раздел Подготовка к работе с учебными пособиями.

   При отсутствии соответствующих загруженных данных образца можно посмотреть видеоролик.

2. На рабочем столе или в меню Пуск запустите AutoCAD Map 3D (если программа еще не запущена).
3. Щелкните и выберите СоздатьЧертеж.
4. В диалоговом окне Выбор шаблона выберите map2d.dwt и нажмите кнопку Открыть.

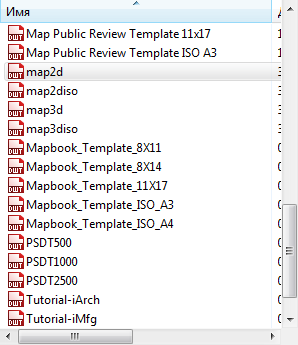

   Выберите map2d.dwt

   Этот файл является шаблоном AutoCAD и позволяет работать с двухмерными картами в AutoCAD Map 3D.

5. Назначьте для карты систему координат.
   • Выберите вкладку «Настройка карты»панель «Система координат»«Назначить».
   • Выберите для параметра Категория В диалоговом окне Система координат — Назначить значение «США, Калифорния».
   • Прокрутите список вниз и выберите CA-I.
   • Выберите Назначить.

Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 2. Использование окна «Подключение данных» для добавления данных на карту.
