Упражнение 4. Извлечение объектов с помощью запроса по свойствам и положению

Для выполнения этого упражнения необходимо добавить условия местоположения в запрос по свойствам, определенный в предыдущем упражнении. Затем результат выполняется в качестве запроса для редактирования, чтобы отобразить данные на чертеже.

Учебный видеоролик

При наличии подключения к сети Интернет воспроизведите видеоролик, чтобы подробнее узнать об извлечении объектов с помощью запроса. Действия, выполняемые в ходе этой процедуры, перечислены под окном видеоролика.

Прим.: В этом упражнении используется карта Redding.dwg, созданная и измененная в разделе Упражнение 1. Подключение исходных чертежей.

Объединение условий положения и свойства в запросе

1. На вкладке "Обозреватель карт" в области "Текущий чертеж" правой кнопкой мыши щелкните "Текущий запрос" и нажмите кнопку "Определить".
2. В диалоговом окне "Формирование запроса на извлечение подключенных чертежей" выполните следующие действия.
   • Убедитесь, что в области "Тип запроса" выбран элемент И.
   • Выберите "Положение".

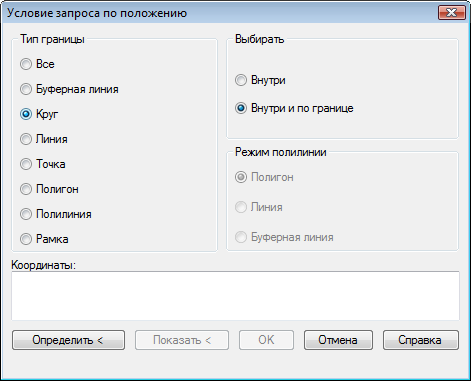

3. Выполните в диалоговом окне "Условия местоположения" следующие действия.
   • В области "Тип контура" выберите "Круг".
   • Убедитесь, что в области "Тип выборки" выбран элемент "Внутри и по границе".


     Объекты, пересекающие нарисованный круг, добавляются на чертеж.

   • Нажмите кнопку "Определить".
4. Щелкните в центре чертежа и, перетаскивая курсор, нарисуйте круг, как показано на следующем рисунке.

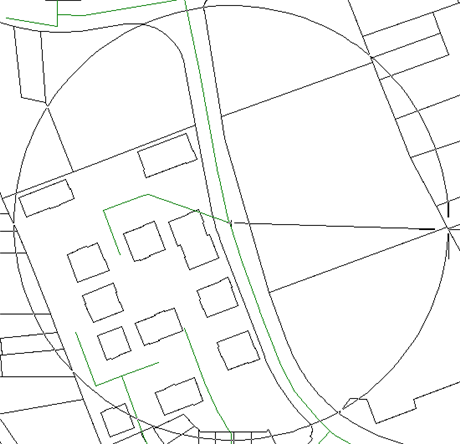

   Определение круга для выборки

5. В диалоговом окне "Формирование запроса на извлечение подключенных чертежей" выполните следующие действия.
   • В поле "Режим запроса" выберите "Для редактирования".
   • Нажмите кнопку Выполнить запрос.

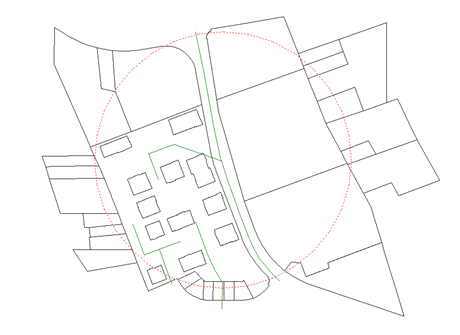

     Объекты, пересекающие круг запрашиваются для редактирования в чертеж Redding. Так как выбран режим запроса "Для редактирования", объекты копируются в чертеж Redding.

6. Нажмите клавиши Ctrl + A, чтобы выбрать все объекты на чертеже, а затем нажмите клавишу Delete, чтобы удалить их.
7. В диалоговом окне "Подтверждение записи" нажмите кнопку "Да".
8. Нажмите кнопку Сохранить.

Для продолжения работы с этим учебным пособием перейдите к разделу Упражнение 5. Запрос данных объекта.
