Режимы отображения траекторий

Используйте объекты на вкладке «Траектория» > панель «Показать», чтобы показать и просмотреть различные аспекты активной траектории.

Траектория

Выберите вкладку «Траектория» > панель «Показать» > «Траектория», чтобы показать активную траекторию.

Переходы

Выберите вкладку «Траектория» > панель «Показать» > «Переходы», чтобы показать переходы для активной траектории.

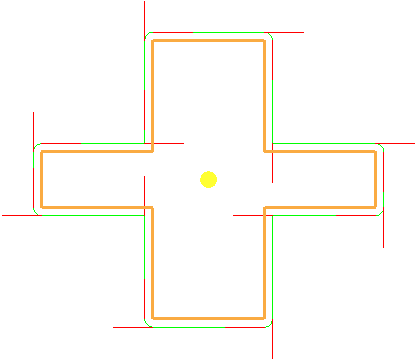

Траектория с отображенными рабочими ходами, подводами, отводами и переходами:

Переходы траектории не показаны:

Совет: Скрытие переходов полезно, когда вы пытаетесь просмотреть рабочие ходы или подводы и отводы траектории.

Подводы

Выберите вкладку «Траектория» > панель «Показать» > «Подводы», чтобы показать подводы и отводы для активной траектории.

Рабочие ходы, подводы и отводы траектории показаны, а переходы не показаны:

Переходы траектории не показаны:

Прим.: Подводы и отводы траектории не показаны, а рабочие ходы показаны.

Совет: Скрытие подводов/отводов полезно, когда вы пытаетесь просмотреть рабочие ходы или переходы траектории.

Показать

Используйте следующие параметры на вкладке «Траектория» > панель «Показать» > меню «Показать», чтобы показать элементы траектории:

• «Рабочие ходы» — показывает рабочие ходы для активной траектории.

  Траектория с отображенными рабочими ходами, подводами, отводами и переходами:



  Рабочие ходы траектории не показаны:



Прим.: Подводы, отводы и переходы траектории показаны.

Совет: Скрытие рабочих ходов полезно при попытке просмотреть подводы, отводы или переходы траектории.

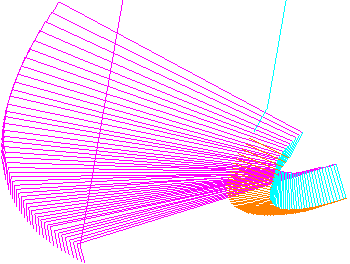

• «Оси инструмента» — отображает ось инструмента в каждой точке траектории, что позволяет визуализировать изменение ориентации инструмента:

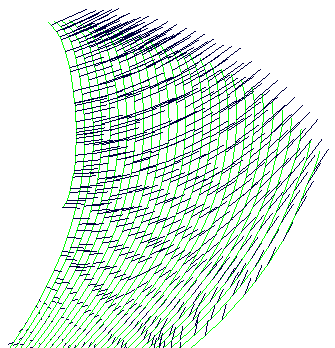

• «Нормали контакта» — отображает красным цветом нормали контакта в каждой точке траектории.



Прим.: Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек . Нормали контакта - это векторы I, J, K.

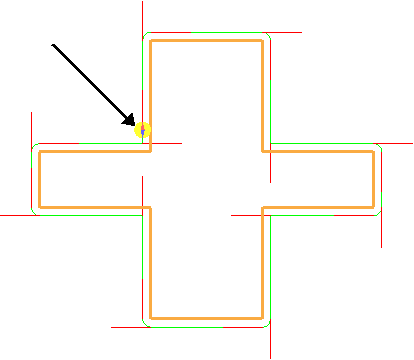

• «Векторы ориентации» — отображает вектор ориентации инструмента.



  Если вы комбинируете это с симуляцией траектории (с помощью опции Симуляция с начала в меню отдельной траектории), то показывает ориентацию инструмента.



Совет: Полезно просмотреть ориентацию при контакте инструмента, если используется асимметричный шпиндель.
• «Точки» — отображает каждую точку для активной траектории красным, а центры дуг — синим. Это используется для визуализации плотности точек.

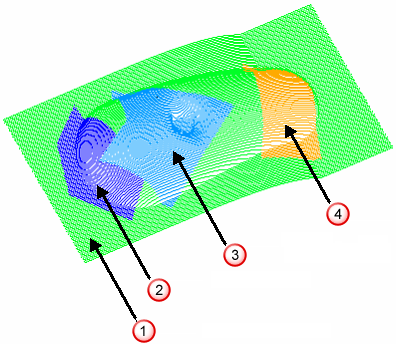

• «Подачи» — показывает рабочие ходы разными цветами, которые отображают подачу в этих областях как процент от подачи по умолчанию.



  • Подача 100%
  • Подача 40%
  • Подача 60%
  • Подача 150%

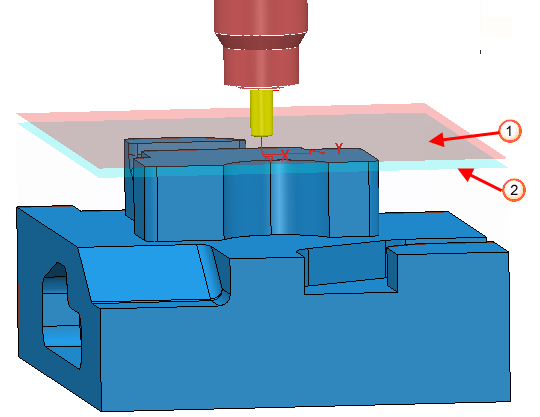

• «Поверхность ускоренных» — отображает поверхность безопасной области.
• Поверхность врезания—отображает поверхность, за которой выполняются движения врезания. Это область пространства, за которым движения подхода выполняются со скоростью врезания.



  Поверхность ускоренных перемещений отображена с прозрачностью 25.

  Поверхность врезания отображена с прозрачностью 25.

Совет: Используйте регулятор на вкладке Безопасная область диалогового окна Переходы траектории, чтобы задать уровень прозрачности этой поверхности.
• «Скорректированная траектория» — отображает траекторию, показывая коррекцию на полный радиус или износ.
• «Путь контакта» — показывает красным цветом путь точек контакта траектории.

Прим.: Этот параметр доступен, только если вы выбрали Нормали контакта в диалоговом окне Размещение точек . Нормали контакта - это векторы I, J, K.

Просмотр по Z-высоте

Выберите вкладку «Траектория» > панель «Показать» > «Просмотр по Z-высоте», чтобы просматривать активную траекторию на заданной Z-высоте.
