Уменьшение подачи на пересечениях отверстий

В этом примере показано, как находить пересечения отверстий и снижать подачу и скорость шпинделя на этих пересечениях.

Начнем с модели, содержащей два набора элементов: один содержит три отверстия (показаны серым), второй - два отверстия (показаны фиолетовым).

1. В контекстном меню ветви Наборы отверстий выберите Найти пересечения отверстий. Это создает пересечения во всех местах, где два набора элементов пересекаются полностью или частично.



2. Создайте заготовку и сверло.
3. Откройте диалог Простое сверление.
4. Выберите страницу Уменьшение подачи:
   1. Выберите опцию Пересечение отверстий.
   2. Введите в поле Безопасный зазор значение 30 в разделе Пересечение отверстий.
   3. Введите в поле Расстояние значение 20 в разделе Пересечение отверстий.
   4. Введите в поле Подача значение 40 в разделе Пересечение отверстий.
   5. Введите в поле Шпиндель значение 20 в разделе Пересечение отверстий.
   6. Введите в поле Количество точек значение 3.
   7. Введите Время задержки - 1.
   8. Нажмите Вычислить.

   Это создаст траекторию сверления, которая замедляется в местах пересечения отверстий.

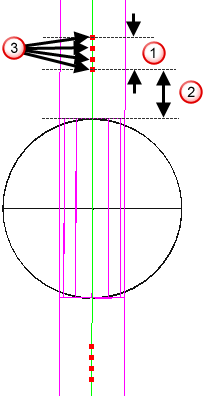

5. Выберите вкладку «Траектория» > «Показать» > «Показать» > «Точки», чтобы показать каждый шаг.



   Расстояние

   Безопасный зазор

   Шаги
