Используйте раздел Различать последний отвод, чтобы задать движение последнего отвода, которое отличается от предыдущих движений отвода.
Различать последний отвод — Выберите эту опцию, чтобы задать отличающийся последний отвод. Она предлагает ту же функциональность, что и раздел Отводы, но применяется только к последнему отводу.
В этом примере используется Подвод и Отвод - Касательная дуга.

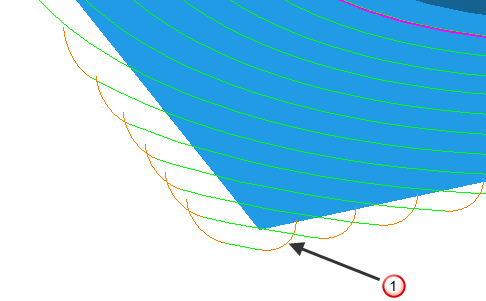

Различать последний отвод не выбрано:
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.

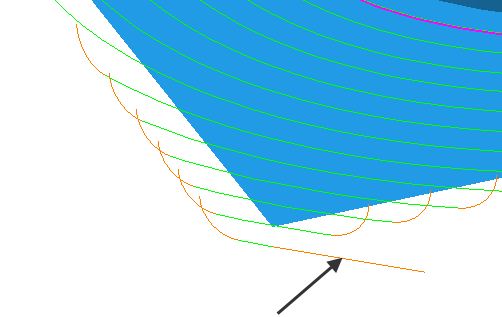

Различать первый подвод выбрано:
Последний отвод - Прямо с Расстоянием - 20 и Углом - 0.
Тип — выберите тип перемещения для использования в конце траектории.
Линейное движение — Введите расстояние для продления Последнего отвода после окончания последнего режущего хода. Расстояние - это длина линейного касательного перемещения между дугой и режущим участком траектории.
Расстояние - 0.
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.

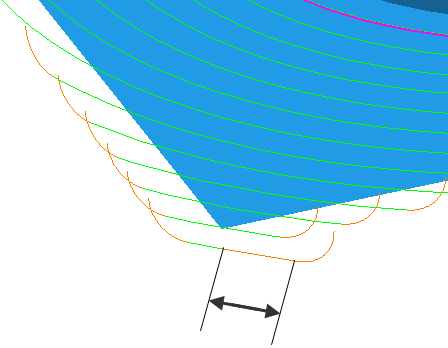

Расстояние - 10.
Угол — Введите угол Отличного последнего отвода относительно последнего сегмента траектории. Для дуг - это угол сектора. Для прямых - это ориентация относительно рабочего перемещения.
Угол — 90
.
Последний отвод - Касательная дуга с Расстоянием - 0, Углом - 90 и Радиусом - 5.

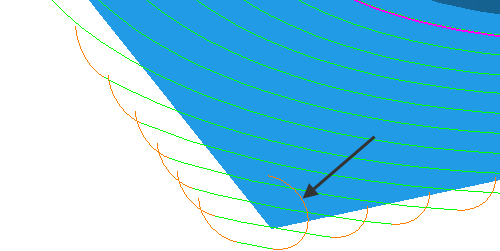

Угол — 180.

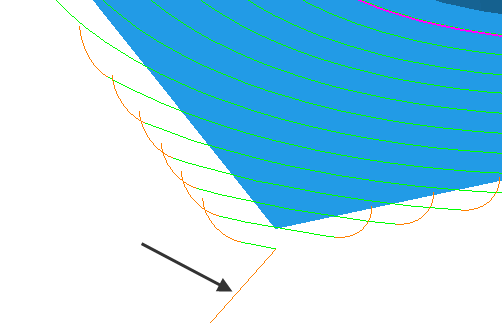

Для параметров Первый подвод — Прямо и Угол — 0.
Угол — 90.
Радиус — Введите радиус дугового перемещения Отличного последнего отвода. Этот параметр доступен только для следующих вариантов выбора: Касательная дуга, Вертикальная дуга, Горизонтальная дуга, Горизонтальная дуга слева и Горизонтальная дуга справа.
Длина — Введите длину, на которую нужно продлить Отличный последний отвод перед началом рабочего хода. Этот параметр доступен только для следующих вариантов выбора: Касательный, Горизонтальный и Прямо.
Параметры наклонного врезания — Нажмите, чтобы открыть диалог Параметры последнего наклонного отвода, где можно задать, как инструмент наклонно выводится из материала. Это то же самое, что диалоговое окно Параметры наклонного врезания, за исключением того, что нет вкладки 2й вариант. Он становится доступным, только если для параметра Выбор выбрана опция Наклонно.
Проверка зарезов — выберите этот параметр, чтобы PowerMill проверял все подводы, отводы и переходы на наличие зарезов.
— Нажмите, чтобы скопировать значения Различать первый подвод в значения Различать последний отвод.
— Нажмите, чтобы скопировать значения Различать последний отвод в значения Различать первый подвод.
