Создание заготовки с помощью управляющей поверхности

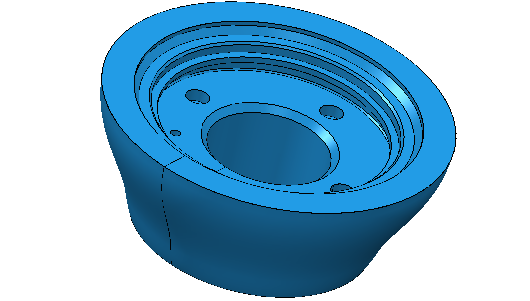

В этом примере показан эффект от использования управляющей поверхности при создании заготовки. Здесь используется модель Hub.dgk из папки Examples.

1. В контекстном меню ветви Модели выберите Импорт управляющих поверхностей.
2. Откройте модель RefSurface.dgk в папке Examples.



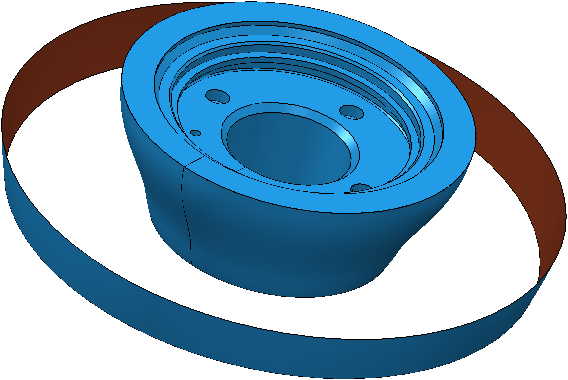

3. Выберите вкладку «Главная» > панель «Установ» > «Припуск», чтобы открыть диалоговое окно Припуск.
   1. Для поля Задает выберите Цилиндр.
   2. Снимите выбор с опции Учесть управляющие поверхности.
   3. Выберите опцию Показать.
   4. Нажмите Вычислить.

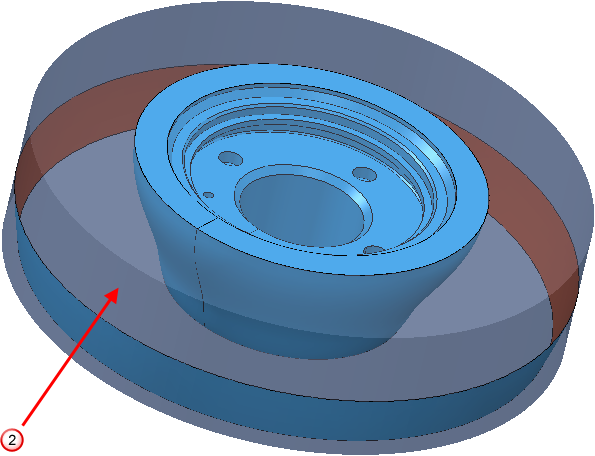

   Заготовка без управляющей поверхности.

4. В диалоге Заготовка:
   1. Выберите Учесть управляющие поверхности.
   2. Нажмите Вычислить.

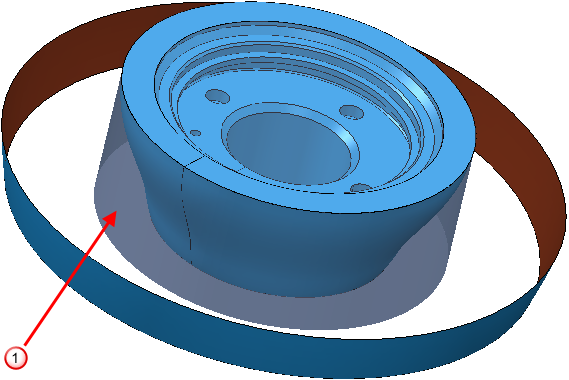

   Заготовка с управляющей поверхностью.
