Действия с моделью и ее параметрами в 3D Structure Viewer

Можно работать с моделью в 3D Structure Viewer при помощи следующих команд:

• Режим выбора

  Отмена выбора других параметров навигации.

• Повернуть

  Поворот модели путем нажатия и удержания левой кнопки мыши.

• Переместить

  Для перемещения модели вверх, вниз, влево или вправо выполните одно из следующих действий:

  • нажмите и удерживайте колесико прокрутки (средняя кнопка мыши);
  • нажмите и удерживайте правую кнопку мыши.
• Параметры зумирования:

  Изменение масштаба изображения модели — используйте колесико прокрутки (средняя кнопка мыши).

  • Зумировать. Изменение масштаба модели с использованием функции ступенчатого зумирования.
  • Увеличить. Плавное увеличение масштаба модели.
  • Уменьшить. Плавное уменьшение масштаба модели.
  • Показать все. Зумирование к виду модели целиком.
Прим.: В браузерах на мобильных устройствах также можно увеличивать/уменьшать масштаб, перемещаться по модели и поворачивать ее с помощью жестов.
• Выбрать элемент с идентификатором

  Открытие диалогового окна "Выбрать элемент с идентификатором" для ввода идентификатора элемента Revit для элемента, который необходимо выбрать на виде.

Можно включить или отключить отображение элементов в 3D Structure View с помощью следующих команд:

• Показать/скрыть узлы
• Показать/скрыть стержни
• Показать/скрыть панели
• Показать/скрыть опоры
• Показать/Показать нагрузки
• Показать/скрыть ЛСК элементов

  Включение/отключение отображения виджетов локальных систем координат вдоль аналитических элементов на виде.

• Показать поверхности влияния

  Доступно для расчета собственного веса Отображение поверхностей влияния для всей модели. Поверхностью влияния на поверхности элемента называется расчетная площадь, нагрузки из которой назначены определенному элементу, поддерживающему данный элемент поверхности.

• Показать сеть

  Доступно для статического расчета.

Параметры

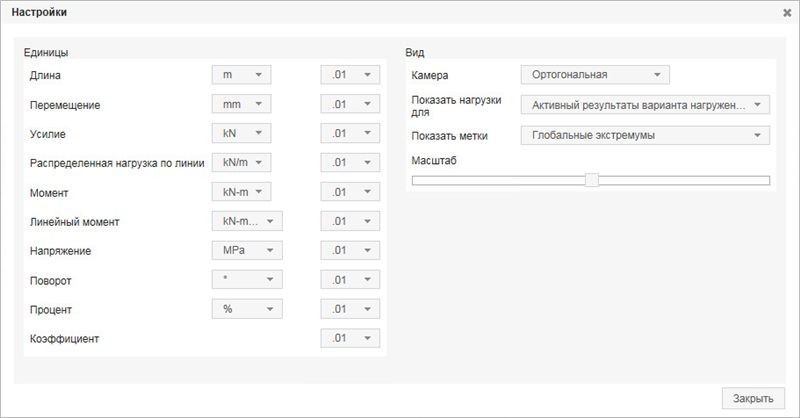

Нажмите значок (Открыть параметры) для открытия диалогового окна "Параметры", в котором можно задать единицы измерения для результатов, отображаемых на виде, и другие параметры отображения для модели и результатов.

• Единицы

  В разделе "Единицы" задайте единицы измерения и число десятичных знаков для следующих значений:

  • Длина
  • Смещение
  • Сила
  • Распределенная нагрузка по линии
  • Момент
  • Линейный момент
  • Напряжение
  • Поворот
  • Процент
  • Коэффициент. В поле "Коэффициент" можно выбрать только число десятичных знаков.

  Эти параметры используются для отображения типов результатов на виде.

• Камера:
  • Ортогональная. Отображение ортогональной проекции модели.
  • Перспектива. Отображение перспективной проекции модели.
• Показать нагрузки для:
  • Всех вариантов нагружения. Отображение результатов для нагрузок из всех вариантов нагружений, определенных для модели.
  • Результаты активного варианта нагружения. Отображение результатов для нагрузок из варианта нагружений, выбранного в списке вариантов нагружения на вкладке "Результаты".
  • Вариант нагружения, заданный в модели. Выберите вариант нагружения для отображения результатов для нагрузок из этого варианта.
• Показать метки
  • Локальные экстремумы. Выберите этот параметр для отображения предельных значений результатов для каждого элемента на виде.
  • Глобальные экстремумы. Выберите этот параметр для отображения предельных значений результатов для всей модели на виде.
  • Нет. При выборе этого параметра предельные значения не отображаются на виде.
• Масштаб

  Переместите регулятор для изменения масштаба отображаемых на виде результатов.
