Подробные сведения о различиях между стандартными и пользовательскими семействами стальных каркасов.
Размещение соединений несущих конструкций между стальных балками, раскосами и колоннами зависит от некоторых параметров элементов в соединениях. Список этих параметров приведен в диалоговом окне «Свойства типа», в группе «Геометрия сечений несущей конструкции». В большинстве случаев требуемые параметры доступны в стандартных библиотеках Revit. В пользовательских элементах каркаса параметры геометрии для соединений не предусмотрены, поэтому их необходимо создать. Поскольку параметры сечений несущих конструкций очень важны при создании соединений, программе Revit нужно определить, является ли семейство стандартным или пользовательским.
- Стандартный элемент несущей стальной конструкции. Свойство типа «Форма сечения» для стального элемента каркаса определяет форму сечения. Для элемента задан определенный набор параметров «Геометрия сечений несущей конструкции».
- Пользовательский стальной элемент. Свойство типа «Форма сечения» для стального элемента каркаса не определено. Параметры геометрии, необходимые для создания стальных соединений, не определены.

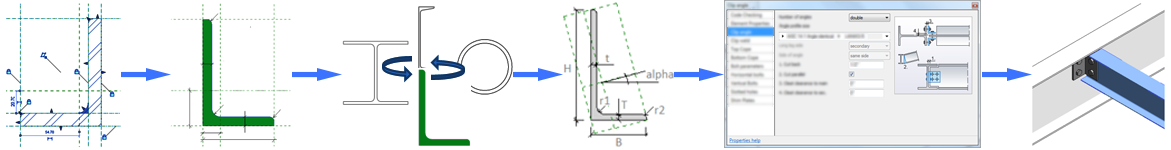

В некоторых случаях соединения могут применяться к пользовательским семействам с четко определенной геометрией. В программе Revit семейство будет проанализировано для определения его формы сечения. Методика распознавания предполагает анализ геометрии семейства и попытку сопоставить ее со стандартными формами сечения стальных конструкций.
После обнаружения соответствия, в Revit создается необходимая геометрия сечения несущей конструкции на основе геометрии определенного семейства. Затем с помощью параметров, переданных из Revit API, создаются стальные соединения. Поддерживаются следующие формы для сопоставления (если для их параметра «Форма сечения» установлено значение «Не задано»).
| Обозначение типа сечения | Название сечения | Форма |
|---|---|---|
| I | Двутавр |
|
| C | Канал, холоднокатаный |
|
| U-образная разделка | Канал |
|
| W | Угол |
|

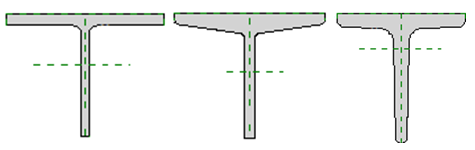

| T | Тройники |
|
| H | Прямоугольная труба |
|
| S | Стержень круглого сечения |
|
| R | Труба |
|
| CEx | Канал со сгибом, холоднокатаный |
|
