单元删除

注： 此功能仅在 Abaqus 中受支持。

可通过启用单元删除功能在分析期间删除单元。如果单元删除功能处于启用状态，在发生断裂 (SDV1 = 2) 时，单元将被删除。

当删除某一单元时，该单元中的所有应力都将设为零，并且该单元将不再对模拟产生任何能量方面的影响。除非每个积分点都标记为“删除”，否则具有多个积分点的单元将无法删除。在该单元删除之前，所有积分点都具有非零刚度，并且继续影响模型的总应变能，无论其单个删除状态如何。

启用单元删除需要两个步骤：

1. 在“输出”对话框中启用单元删除
2. 请求 STATUS 变量输出

启用单元删除

要启用单元删除，必须在输出设置（“主页”>“输出”>“设置”）中激活“启用单元删除”复选框。默认情况下，此功能为打开状态。

当启用单元删除功能处于激活状态时，Advanced Material Exchange 将修改输入文件以包括 DELETE=2 参数。此参数将显示在 *DEPVAR 关键字之后。例如：

*DEPVAR, DELETE=2
11

也可以通过以下方式添加 DELETE=2 参数：使用 Abaqus/CAE，或者使用文本编辑器手动编辑输入文件。

请求输出

STATUS 变量必须包含在单元输出列表中。例如：

*OUTPUT, FIELD
*ELEMENTOUTPUT
SDV, STATUS

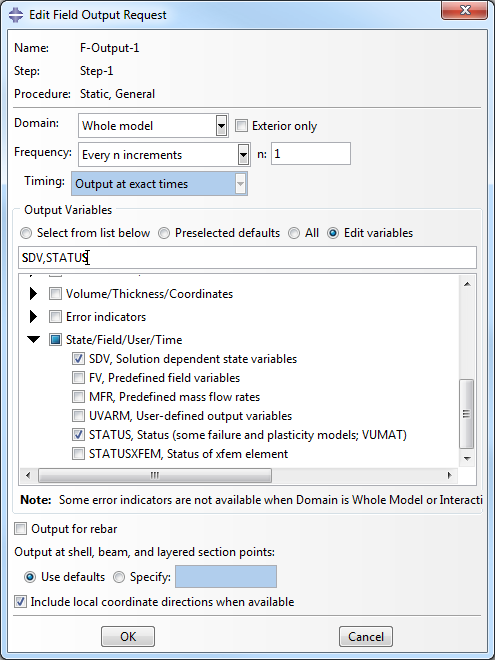

STATUS 变量可通过以下方式添加到输出请求：使用 Abaqus/CAE，或者使用文本编辑器手动编辑输入文件。使用 Abaqus/CAE：

1. 依次单击“输出”>“字段输出请求”>“管理器”
2. 单击“编辑”
3. 从输出变量列表中选择“STATUS”
4. 单击“确定”

注： 如果省略此步骤，单元删除仍将正常工作。但是，Abaqus/Viewer 无法从可视化中移除已删除的单元。
