应力-应变图通常用作确定结构的全局刚度响应的工具。它们特别适用于渐进式失效分析，因为它们将提供一种简单的方法来确定结构在失效开始和扩展时的表现方式。要生成应力-应变图，必须从输出文件提取数据。
正如“输出到 FEA 并运行分析”步骤中所讨论的那样，我们提供了一组后期处理命令，用于自动从结果文件中提取载荷-位移响应。要获取此数据并创建应力-应变图，请执行以下操作：
- 打开文件 coupon_ame_output.txt。此文本文件包含样板测量部分每端的位移以及从载荷节点测量的反作用力。
- 从此文本文件中复制数据并将数据粘贴到电子表格中。
- 通过创建一个新的数据列，按以下方式计算样板中的应变：用 U2Bottom 减去 U2Top，再除以样板的测量长度 (57 mm)。
应变 = (U2Top - U2Bottom) / 57
- 通过创建一个新的数据列，按以下方式计算样板中的应力：用 RF2 除以样板的横截面面积 (39 mm^2)。
应力 = RF2 / 39

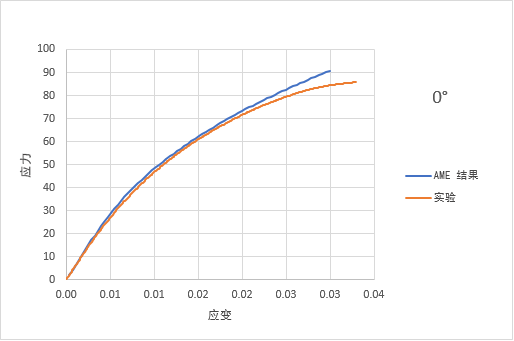

- 绘制应力-应变曲线，并比较 0 度时 Extron 3019 HS 材料的实验应力-应变数据。
我们可以看到零度时实验数据和 Advanced Material Exchange 输出之间良好的一致性。请记住，Advanced Material Exchange 使用基于应力的失效准则，所以事实上对于每个曲线而言，我们将获得极为类似的极限应力，这让我们确信可以放心地继续使用该工具。
45 度和 90 度曲线

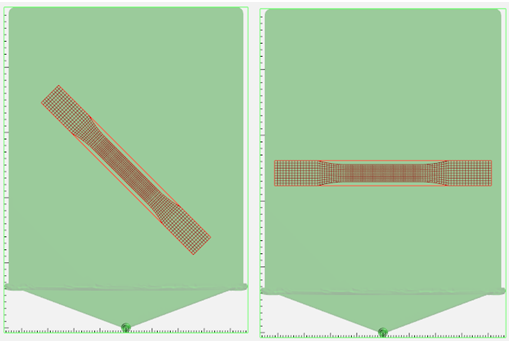

现在，我们可以重复执行本教程中概述的 Advanced Material Exchange 步骤（即使用交互式对齐工具将样板围绕 Z 轴旋转 45 度和 90 度），以比较处于这两个角度时的实验数据。

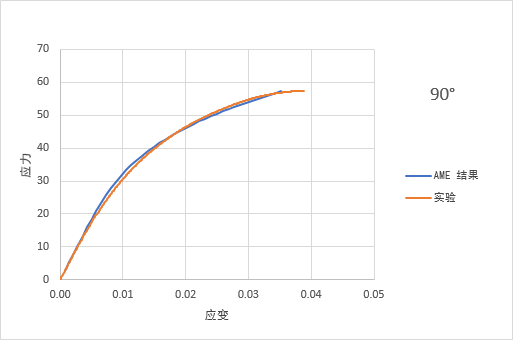

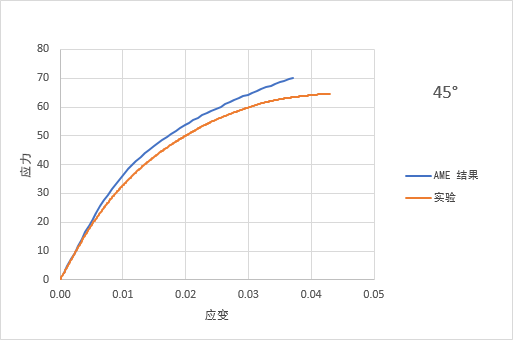

Advanced Material Exchange 在针对 45 度和 90 度曲线捕获极限强度和塑性响应方面确实很不错。
