查看结果

查看特定状态变量的等值线图是计算样板结构性能的最佳方法。特别是，我们将检查 SDV1（断裂状态）和 SDV9（基体切线弹性模量）。

1. 作业完成后，打开 Abaqus/Viewer，并从 Abaqus 的主工具栏依次单击“File” > “Open”，然后打开 coupon_ame.odb。这将打开输出数据库文件，然后切换到可视化模块。未变形的样板将显示在视口中。
2. 依次单击“Plot” > “Contours” > “On Undeformed Shape”以显示等值线图。
3. 现在，从输出变量列表中选择 SDV9（“Result”>“Field Output”）。SDV9 表示基体材料的切线弹性模量。

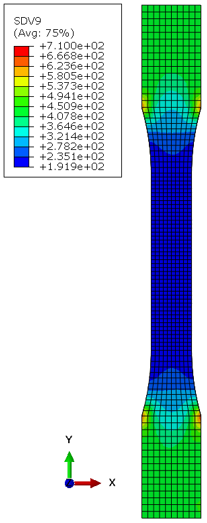

4. 逐步完成分析，并在拉伸的位移载荷应用于样板时监视 SDV9。请注意有凹口的测量区域中的 SDV9 值远低于样板的其余部分。这表示大量可塑性或材料软化。（时间 = 0.74 时的示意图）。

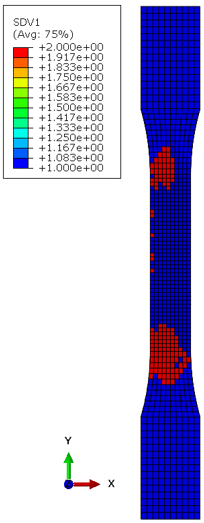

5. 现在，切换到 SDV1 以检查复合零件的断裂状态。值 1.0 表示复合材料未失效。值 2.0 表示复合材料已失效。最好使用缝合曲面图查看 SDV1（“选项”>“等值线”）。
6. 通过监视整个载荷记录中的 SDV1，我们可以看到在步长时间 = 0.74 和 0.75 之间的失效进展很快。可能是因为我们减少了载荷或增加了步长中的间隔数，使得我们可以更好地捕获失效进展。请注意，这些结果取自 Abaqus 2017。其他版本的 Abaqus 产生的结果可能略有不同。
