查看结果

查看特定状态变量的等值线图是计算样板结构性能的最佳方法。特别是，我们将检查 SVAR1（断裂状态）和 SVAR9（基体切线弹性模量）。

1. 在作业完成后，请打开数据库文件 coupon_ame.db。
2. 打开数据库后，请依次单击“Main Menu” > “General Postproc” > “Data & File Opts”，然后找到 coupon_ame.rst 文件。
3. 依次单击“Main Menu” > “General Postproc” > “Read Results” > “First Set”
4. 依次单击“PlotCtrls” > “Style” > “Displacement Scaling”，然后选择“0.0(off)”单选按钮。单击“OK”。

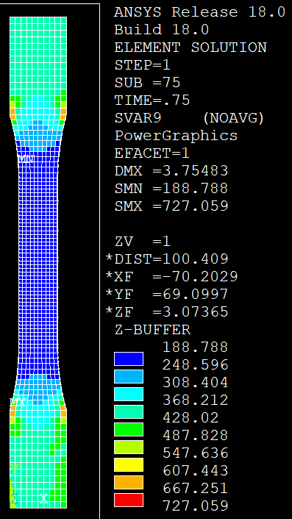

5. 将 PLESOL, SVAR, 9 输入到命令提示中，即可创建 SVAR9 的等值线图。SVAR9 表示基体成分的切线弹性模量。
6. 逐步完成分析（“Main Menu” > “General Postproc” > “Read Results” > “By Load Step”），然后在拉伸位移载荷应用到样本时监视 SVAR9。请注意切口计量区域中的 SVAR9 值比剩余样本低了多少。这表示大量可塑性或材料软化。

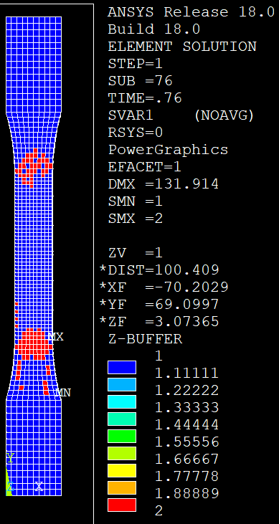

7. 现在，请将 PLESOL, SVAR, 1 输入到命令提示中，以检查 SVAR1，即复合零件的断裂状态。值 1.0 表示复合材料未失效。值 2.0 表示复合材料已失效。
8. 通过监视整个载荷记录中的 SVAR1，我们发现在步长时间 = 0.75 和 0.76 之间的失效进展速度很快。
