查看结果

查看特定状态变量的等值线图是计算散热器水箱结构性能的最佳方法。特别是，我们将检查 SDV13（基体失效指数）和 SDV1（断裂状态）。

1. 作业完成后，打开 Abaqus/Viewer，并从主工具栏依次单击“File” > “Open”，然后打开 radiatortank_ame.odb。这将打开输出数据库文件，然后切换到可视化模块。未变形的水箱将显示在视口中。
2. 依次单击“Plot” > “Contours” > “On Undeformed Shape”以显示等值线图。
3. 现在，从输出变量列表中选择“SDV13”（“结果”>“字段输出”）。SDV13 表示基体材料的失效指数。

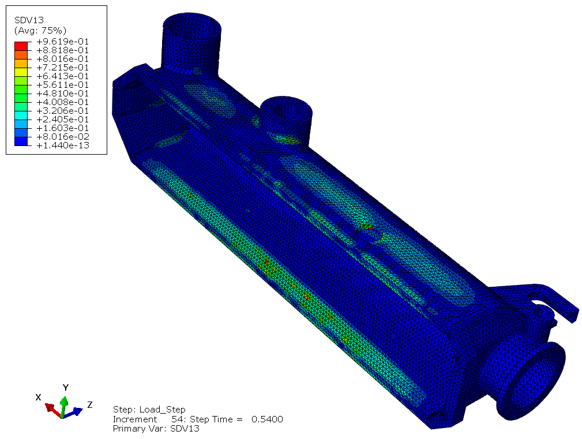

4. 从始至终逐步完成分析，并在向水箱施加压力时监视 SDV13。SDV13 将指示基体材料接近失效的程度。





   当失效指数达到 1.0 时，失效已开始发生。失效的最初迹象出现在步长时间 0.55 秒时。

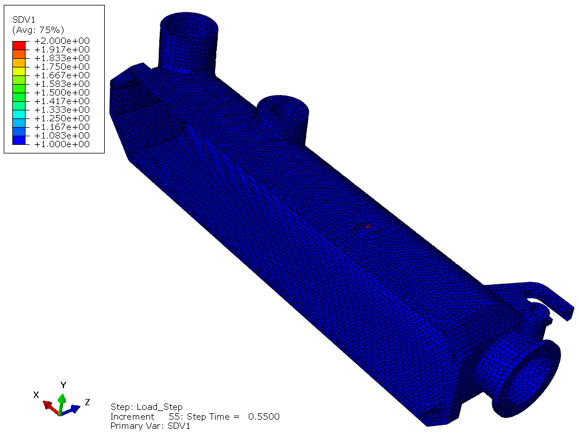

5. 现在从“输出变量”列表中选择“SDV1”。SV1 表示复合材料的断裂状态。值为 1 时意味着没有断裂，值为 2 表示积分点已断裂。

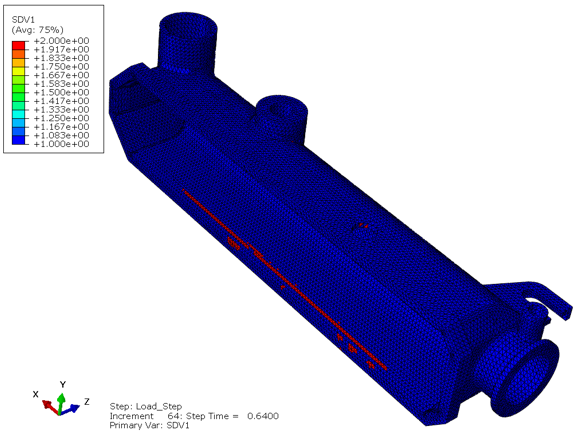

6. 逐步完成分析，以确定失效在水箱中的进展情况。
