应力-应变图通常用作确定结构的全局刚度响应的工具。它们特别适用于渐进式失效分析，因为其便于确定结构在失效开始和扩展时的表现方式。要生成应力-应变图，必须从输出文件提取数据。
我们提供了一个 Python 脚本，从而使从 Abaqus 输出文件提取应力-应变数据变得非常简单。运行时，脚本将创建一个包含应力-应变数据的文本文件。要运行，请执行以下操作：
- 打开用于运行输入文件的命令提示。
- 确保 coupon_ame.py 文件位于包含 Abaqus .odb 文件的目录中。（需要导航到该目录（如果您还没有这样做））。
- 输入以下命令，运行后处理脚本（在本例中为 Abaqus 2017）：
>>abq2017 viewer noGUI=coupon_ame.py
后处理脚本完成后，您将看到一个名为 coupon_ame_output.txt 的文件，其中包含 ASTM 样板的应力-应变数据。应力的计算方法如下：用样板的横截面面积除以反作用力。应变的计算方法如下：对样板测量截面每端的位移求差，然后除以样板截面的原始长度。现在，您可以将此数据输入到电子表格中，并比较 Extron 3019 HS 材料的实验应力-应变输入。
注： Python 脚本对 Abaqus .odb 文件名敏感。如果 .odb 文件未命名为 coupon_ame.odb，该脚本将无法正常工作。在修改 Python 脚本前，请咨询 Autodesk。

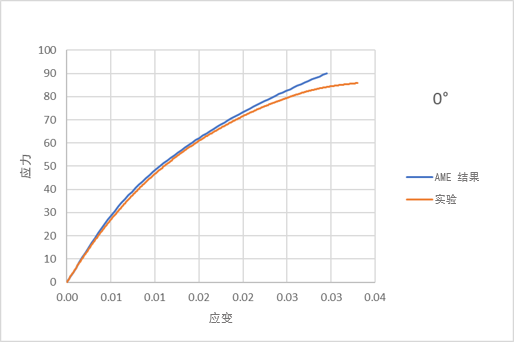

我们可以看到零度时实验数据和 Advanced Material Exchange 输出之间良好的一致性。请记住，Advanced Material Exchange 使用基于应力的失效准则，所以事实上对于每个曲线而言，我们将获得极为类似的极限应力，这让我们确信可以放心地继续使用该工具。

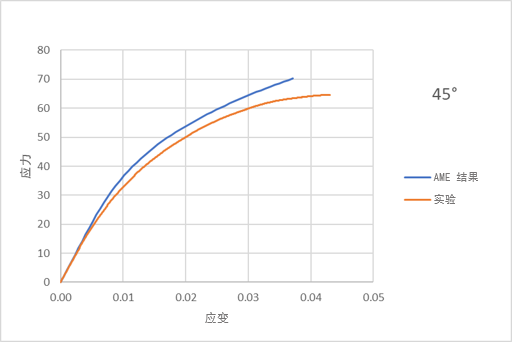

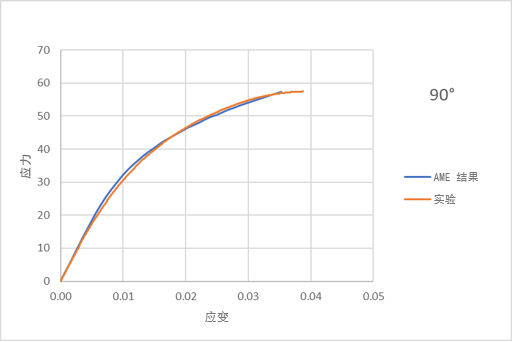

45 度和 90 度曲线
现在，我们可以重复执行本教程中概述的 Advanced Material Exchange 步骤（即使用交互式对齐工具将样板围绕 Z 轴旋转 45 度和 90 度），以比较处于这两个角度时的实验数据。
Advanced Material Exchange 在针对 45 度和 90 度曲线捕获塑性响应方面确实很不错。
