查看结果

查看特定状态变量的等值线图是计算散热器水箱结构性能的最佳方法。特别是，我们将检查 SDV13（基体失效指数）和 SVAR1（断裂状态）。

1. 作业完成后，返回到 ANSYS Mechanical 环境，然后从模型树中选择“Solution”。
2. 单击“用户定义的结果”，然后在“表达式”框中输入 SVAR13。SDV13 表示基体成分的失效指数。
3. 将“Display Time”设置为 0.01 秒。
4. 在“用户定义的结果”标签上单击鼠标右键并选择“重命名”。
5. 将结果命名为“SVAR13”。
6. 对 SVAR1 重复步骤 2 到 5。
7. 再次从模型树中选择“Solution”，然后依次单击“Tools” > “Read Result Files”，并找到 radiatortank_ame.rst 文件。
8. 加载结果后，选择“SVAR13”结果。
9. 将变形比例更改为“0.0 (未变形)”，然后切换到“图形”选项卡。

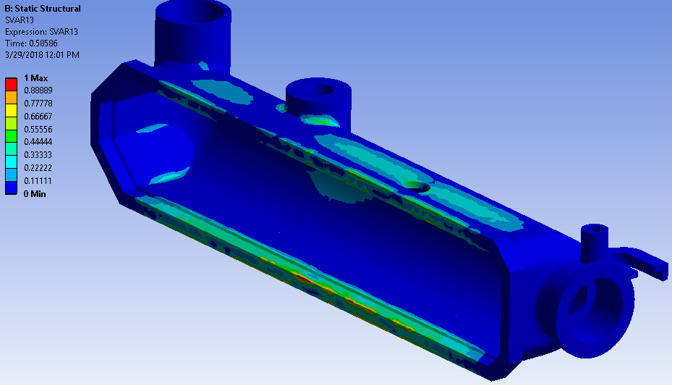

10. 单击“图形”选项卡上的“播放”按钮，然后在向零件施加压力时监视 SVAR13。SVAR13 将指示基体材料接近失效的程度。



    当失效指数达到 1.0 时，失效已开始发生。失效的最初迹象出现在步长时间 0.58 秒时。

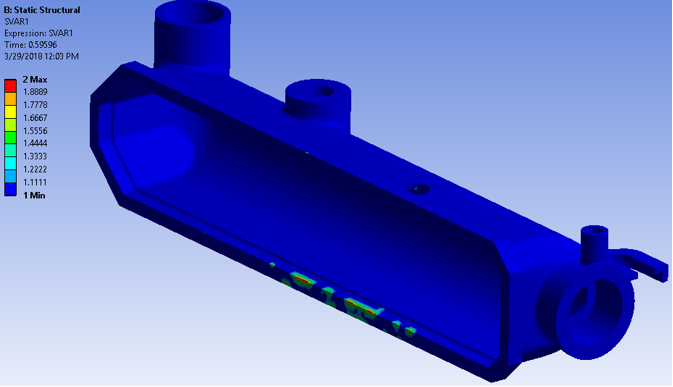

11. 现在切换到 SVAR1 结果。SVAR1 表示复合材料的断裂状态。值为 1 时意味着没有断裂，值为 2 表示积分点已断裂。

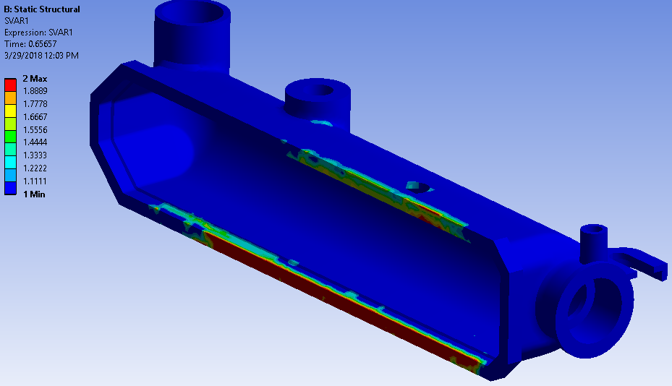

12. 逐步完成分析，了解失效在水箱中的进展情况。
