定义载荷

创建其他边界条件，以便在样本的顶部表面上施加垂直位移。

板由施加的位移加载，因为它带来的失效过程比使用作用力的类似载荷所带来的要更平缓。当某一简单结构（例如该样本）在作用力的作用下开始失效时，它将很快失效。发生这种情况是因为载荷持续增加，但结构承载载荷的能力却在降低。借助位移控制的载荷，可实现在允许较慢的失效速率的结构失效时，结构承载的载荷随之降低。

首先，将耦合约束应用于样本顶部的节点。这样一来，便可以在后期处理过程中简单确定总反作用力。

1. 依次选择“Preprocessor” > “Coupling / Ceqn” > “Cupl DOFs w/Mstr”。

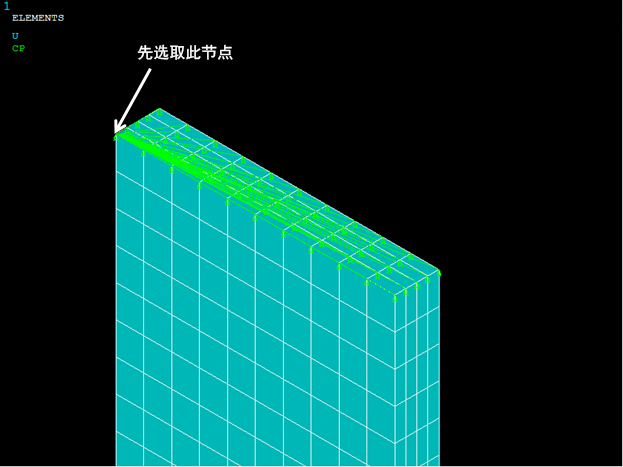

2. 拾取样本顶部表面上的所有节点，确保拾取的第一个节点是下图中所示的节点。单击“OK”。
3. 将参照数量设置为 100，并将自由度标签设置为 UY。单击“OK”完成耦合定义。

   由于应用了耦合约束，将使得应用于以下亮显节点的 Y 方向位移与应用于约束定义中其余节点的 Y 方向位移相同。

4. 依次选择“Preprocessor” > “Loads” > “Define Loads” > “Apply” > “Structural” > “Displacement” > “On Nodes”，然后选择如下所示的节点。
5. 应用 UY 值 5.0，然后单击“OK”。
