映射预览

在将纤维方向从 Moldflow 模型映射到结构模型之前，请务必评估这两种网格之间的差异。

1. 依次单击“主页” > “预览” > “映射匹配性图”。映射匹配性图将提供有关 Moldflow 结果映射到结构模型状况的指示。请参见《用户手册》的映射匹配性部分，以了解更多详细信息。



   从上面的映射匹配性图中，我们可以看到模型大部分显示为绿色，指示网格优化足以映射结果。

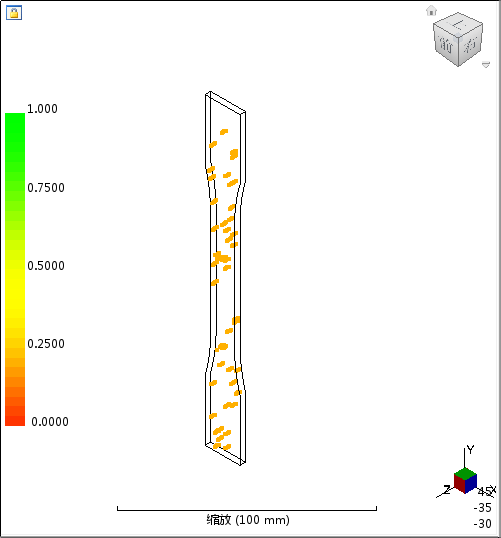

2. 拖动阈值标尺上的箭头，以标识那些可能需要网格细化的区域。





   上图显示映射结果的区域不存在重大的潜在问题。

3. 单击“关闭阈值图”以返回到“主页”选项卡。
