定义载荷

我们将创建边界条件，以便在样本的顶部表面上施加垂直位移。

通过使用位移来加载样本，因为与使用作用力进行的类似加载相比，该方式会导致更平缓的失效过程。当一个简单结构（例如此样本）在作用力施加下开始失效时，该结构会快速失效，因为载荷会随着结构的承载能力的下降而持续增加。借助位移控制的载荷，可实现在允许较慢的失效速率的结构失效时，结构承载的载荷随之降低。

首先，我们将应用方程约束以允许简单确定后期处理期间的总反作用力。

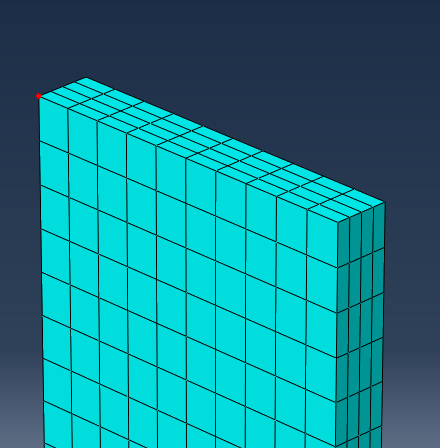

1. 创建名为 Load_Node 的节点集（“工具” > “设定” > “创建”）。选择以下亮显的节点。

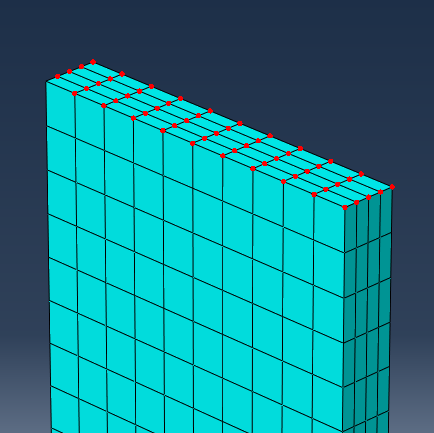

2. 创建名为 Tied_Nodes 的第二个节点集。选择以下亮显的节点。
   注： 要快速选择这些节点，请启用“按角度”选项并选择面上的所有节点，然后切换回“逐个”选择模式，并通过按住 Ctrl 键的同时单击 Load_Node，来取消选中它。



3. 切换到交互模块。

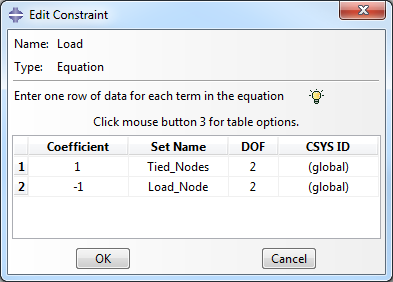

4. 若要将绑定节点的 Y 方向上的位移约束为载荷节点，请依次选择“约束” > “创建”，然后选择“方程”类型。将约束命名为“加载”。填写“编辑约束”对话框以使其如下所示。



5. 在“载荷”模块中，在 Load_Step 中创建名为 Disp_Load 的位移/旋转类型边界条件。当系统提示您选择某个区域时，请选择“设置”选项，然后选择 Load_Node 设置。输入 5.0 作为 U2 的值。
