查看并解释结果

在本部分中，我们将检查 SDV1，该变量表示复合材料的损坏状态。我们还可以查看在失效传播时如何从我们的模型中删除单元。

1. 作业完成后，从主工具栏依次单击“文件” > “打开”，然后打开 Tutorial_6_UD_Abaqus_xs.odb 。这将打开输出数据库文件，并切换到可视化模块。
2. 在“字段输出”对话框中，从变量下拉列表中选择 SDV1。



3. 调整变形比例因子（“选项” > “常用”），然后在 “变形比例因子”字段中输入值 1。单击“确定”。

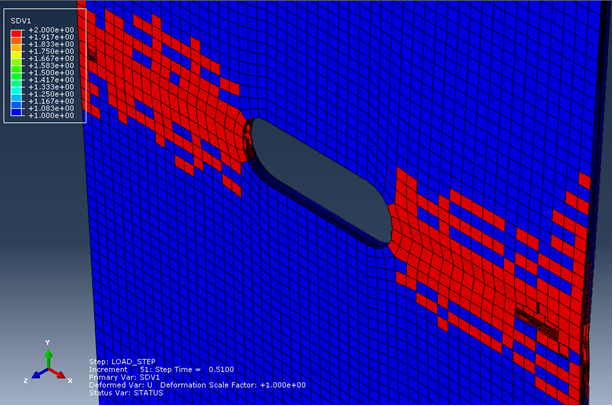

4. 默认等值线类型设为“带状”，但“缝合曲面”类型更适用于查看 SDV1。若要从“带状”切换为“缝合曲面”，请从主工具栏依次选择“选项” > “等值线”，然后选择“缝合曲面”作为等值线类型。该图应类似于下图。细微差异通常会产生网格变形。
5. 当对样板施加拉伸载荷时，可使用“显示组”来隔离模型中的每个层并检查 SDV1。

请记住，当 SDV1 = 3 时，出现纤维失效。不足为奇的是，我们无法再在结果中看到 SDV1 = 3。由于我们使用的是 FIBER 类型单元删除准则，因此纤维失效后将立即删除单元。

我们可以看到，失效从缺口的一边向外传播。样板最终将在增量 50 和 51 之间拆分为两半。通过使用作业监视器功能，我们可以在增量 54 处结束分析，并在运行了 46% 的载荷记录时进行保存。
