我们将在柱体边缘上指定手动调整控制，以便控制每个方向上的单元数。
- 依次单击“预处理器”>“网格划分”>“尺寸控制”>“手动调整”>“直线”>“拾取线”。
- 使用图形窗口以选择平行于全局 X 轴的柱体的 4 条直线，然后单击“确定”。
- 在出现的对话框中，在 NDIV 框中指定 700，然后单击“确定”。
- 重复步骤 1 至 3，并使用 NDIV = 25 选择平行于全局 Y 轴的柱体的 4 条直线。
- 再次重复步骤 1 至 3，并使用 NDIV = 1 选择平行于全局 Z 轴的柱体的 4 条直线。
现在，我们可以对柱体划分网格了。
- 打开“网格工具”（“预处理器”>“网格划分”>“网格工具”）。
- 在出现的对话框中，单击“尺寸控制”下“全局”选项旁的“设置”按钮，在“尺寸”输入框中输入 1.0，然后单击“确定”。
- 选择“十六进制”和“已映射”单选按钮，然后单击“网格”按钮。
- 从图形窗口中选择柱体体积，然后单击“确定”。

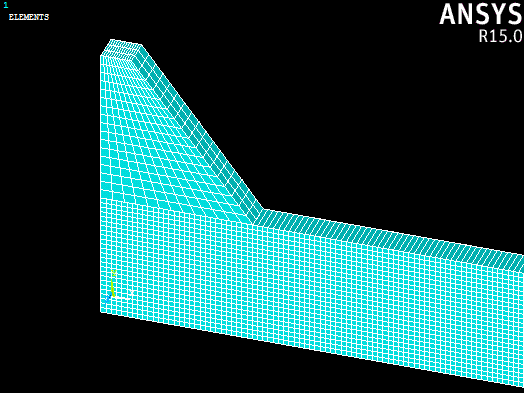

若要对橡胶垫划分网格，我们将仅使用尺寸控制。
- 再次打开“网格工具”（“预处理器”>“网格划分”>“网格工具”）。
- 在出现的对话框中，单击“尺寸控制”下“全局”选项旁的“设置”按钮，在“尺寸”输入框中输入 0.2，然后单击“确定”。
- 选择“十六进制”和“已映射”单选按钮，然后单击“网格”按钮。
- 从图形窗口中选择橡胶垫体积，然后单击“确定”。
