生成载荷-位移图

载荷-位移图通常用作确定结构全局刚度响应的工具。它们对于渐进式失效分析特别有用，因为它们可以显示结构如何表现为失效开始和进展。我们将比较以下两种模型的载荷-位移图：具有 FIBER 类型单元删除的模型和没有单元删除的模型。我们还将查看其中使用了 MATRIX 类型单元删除的两个不同结果。

要生成载荷-位移图，必须从输出文件中提取数据。

1. 选择“工具” > “XY 数据” > “创建”。在出现的对话框中，选择“ODB 文件输出”选项，然后单击“继续”。
2. 在出现的对话框中，选择位置的“唯一节点”，然后选中“RF2”和“U2”复选框。在“单元/节点”选项卡中，单击“节点设置”，然后选择“LOAD_NODE”。
   注： 由于之前定义了方程约束，只需通过载荷节点就可以轻松确定总反作用力。
3. 依次单击“保存”、“关闭”和“确定”。
4. 选择“报告” > “XY”。在出现的对话框中，选择这两个数据集，然后单击“确定”。

这将生成名为 abaqus.rpt 的文本文件，该文件中包含我们感兴趣的载荷-位移数据。我们可以使用各种工具（如 Microsoft Office Excel）绘制此数据。

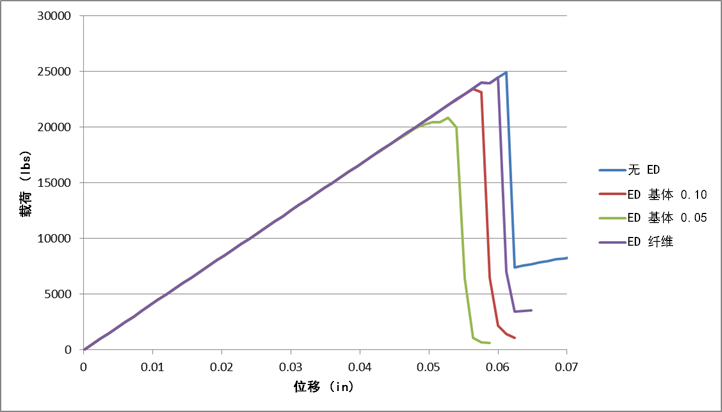

下图显示了四种载荷-位移曲线：

• 无 ED - 大型槽口样本结果（未使用任何单元删除准则）
• ED 纤维 - 大型槽口样本结果（使用 FIBER 类型单元删除准则，本教程中构建的模型）
• ED 基体 0.10 - 大型槽口样本（使用 MATRIX RELOAD 准则，比率为 0.10）
• ED 基体 0.05 - 大型槽口样本（使用 MATRIX RELOAD 准则，比率为 0.05）

个别曲线之间的关系应在预期之内。“ED 基体 0.05”模型将以最快方式删除单元，因此我们预计累积损坏的速度会更快，从而导致较低的彻底失效载荷。“ED 纤维”模型将以最慢方式删除单元，因此我们认为其最接近“无 ED”模型。

我们可以看到这四个测试案例的预测彻底失效载荷的差异高达 20%。这将亮显某些可以使用单元删除控制实现的变动。

对于其损坏随多个增量逐渐传播的模型，我们会看到使用和不使用单元删除的响应之间存在较大差异。除非删除某个单元，否则它会继续提供模型的应变能量，从而影响损坏的传播。
