定义载荷

创建第二个边界条件，以便在板的顶部表面上施加垂直位移。

板由施加的位移加载，因为它带来的失效过程比使用作用力的类似载荷所带来的要更平缓。当一个简单的结构（例如此复合板）开始在作用力的作用下失效时，它将迅速失效。发生这种情况是因为载荷将随着结构的承载能力降低而继续增加。借助位移控制的载荷，可实现在允许较慢的失效速率的结构失效时，结构承载的载荷随之降低。

首先，耦合约束已应用于顶部表面上的节点，这些节点允许对后期处理过程中的总反作用力进行简单测定。

1. 依次选择“Preprocessor” > “Coupling / Ceqn” > “Cupl DOFs w/Mstr”。

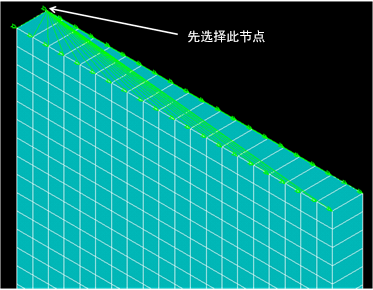

2. 拾取板顶部表面上的所有点，从而确保拾取的第一个节点是下图所示的节点。单击“确定”。
3. 将参照编号设置为 20，将自由度标签设置为 UY。单击“OK”完成耦合定义。

由于耦合约束，应用于下方亮显节点的 Y 方向位移将导致相同的 Y 方向位移应用于约束定义中的其余节点。

4. 依次选择“Preprocessor” > “Loads” > “Define Loads” > “Apply” > “Structural” > “Displacement” > “On Nodes”，然后选择如下所示的节点。
5. 应用值为 0.06 的 UY 值，然后单击“确定”。
