第 7 部分：设置台灯模型的姿势

使用您在本教程的第 6 部分创建的组和子组来移动和旋转台灯的组件。

观看本教程的第 7 部分。

模型中仍保留有先前创建的组。

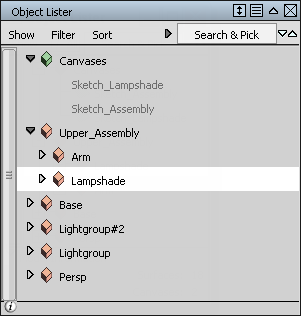

1. 在“Object Lister”中，单击“Upper Assembly”左侧的箭头 。此时将显示“Lampshade”和“Arm”子组。


   您可以利用这些组和子组移动和旋转台灯的不同组件。

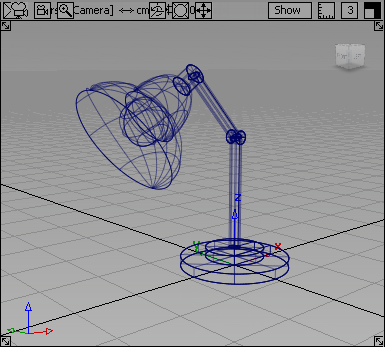

2. 最大化透视视图。

3. 单击“Object Lister”中的“Upper Assembly”组。

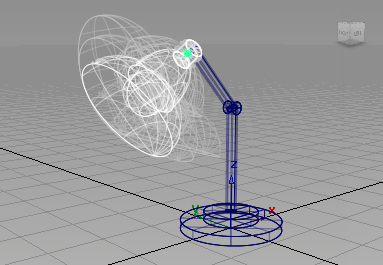

4. 选择“Transform”>“Rotate”。使用鼠标中键 围绕 Y 轴旋转上部组件。

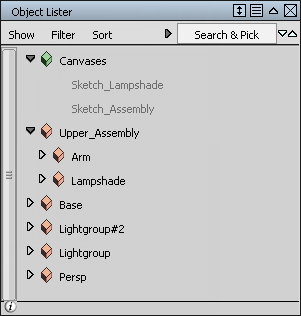

5. 在“Object Lister”中，单击“Lampshade”。

6. 在“Transform”>“Rotate”工具仍然处于激活状态时，使用鼠标中键绕 Y 轴单独旋转灯罩。

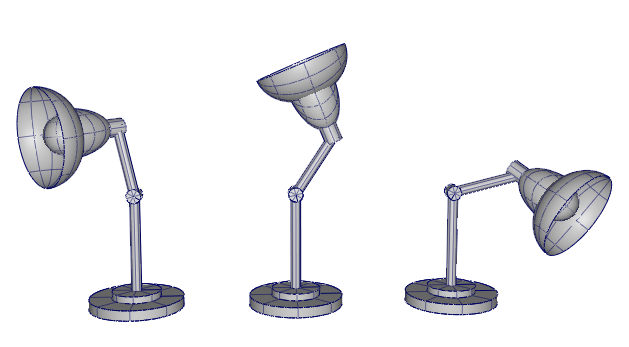

   通过拾取各个组并将其绕 X、Y 和 Z 轴旋转，可使台灯呈现不同的姿势。



使用诊断着色显示

可以对线框模型进行着色显示，使几何体更为逼真。在 Alias 界面右侧的“Control Panel”中访问诊断着色显示。

注：

如果未显示该面板，请选择“ObjectDisplay”>“Diagnostic Shading” 使其显示出来。

1. 选择“Pick”>“Nothing”。

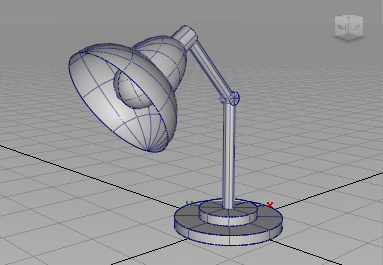

2. 选择“Multi Color” 着色图标 ，将场景中的所有对象着色。


   若要返回到线框视图，请选择线框图标 。
