第 2 部分：创建 3D 对象

在本课程的这一部分创建基本体对象，一个作为台灯底座的圆柱体。

观看本教程的第 2 部分。

创建基本体对象

什么是基本体？

基本体是使用用常见形状事先创建的一些对象。基本体由单个或一组可构成封闭几何体的曲面组成。

在 Alias 中，可以创建下列基本体：

• 球体
• 圆环体
• 圆柱体
• 圆锥体
• 立方体
• 平面

将基本体放在视图中

可使用二维视图（俯视图、左视图和后视图）放置基本体。选择的视图窗口影响基本体的创建方式。

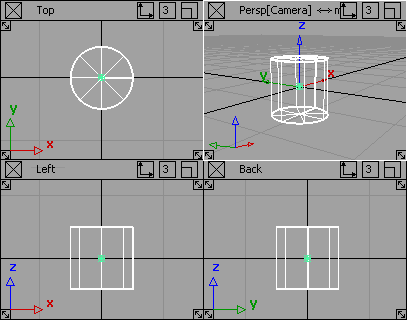

例如，在俯视图中放置圆柱体可创建支架。

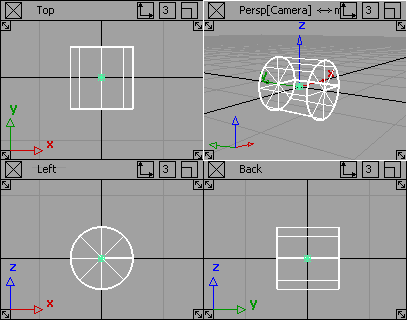

在左视图或后视图中放置圆柱体可创建伏地的支架或圆木。

创建灯台

现在，创建一个圆柱体作为灯台底座。

1. 使用“Top”窗口创建第一个圆柱体。

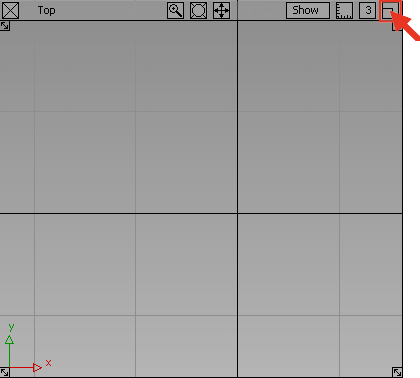

   通过单击右上角的相应图标，最大化“Top”视图。


2. 从工具箱选择“Surfaces”>“Primitives”>“Cylinder”。如果工具箱没有打开，请从菜单栏中选择“Windows”>“Palette”。

   若要选择“Cylinder”工具，请在“Sphere”图标上按住鼠标按钮，直到显示整个“Primitives”子菜单。



   然后，单击“Cylinder”图标选择“Cylinder”工具。

   “Cylinder”工具将显示在“Surfaces”工具箱中，并显示红色的轮廓线，表明此工具处于激活状态。


3. 可以使用不同的捕捉模式来准确放置基本体。在下面的步骤中，您将使用栅格捕捉功能以栅格原点为中心对齐所有圆柱体。栅格原点是两条深色栅格线的交点。

   若要启用栅格捕捉模式，请按住 键 (Windows) 或 键 (Mac)。

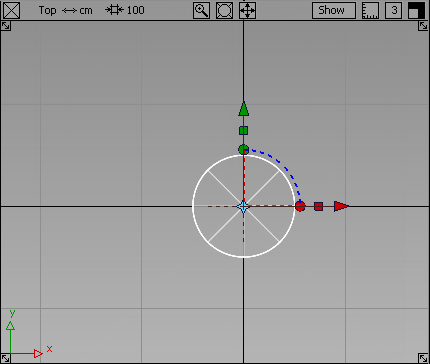

   按住 键 (Windows) 或 键 (Mac) 时，在原点附近按住鼠标按钮。继续按住 键 (Windows) 或 键 (Mac) 并移动鼠标，将新圆柱体捕捉到正确的栅格点。



   松开 键 (Windows) 或 键 (Mac) 和鼠标键。

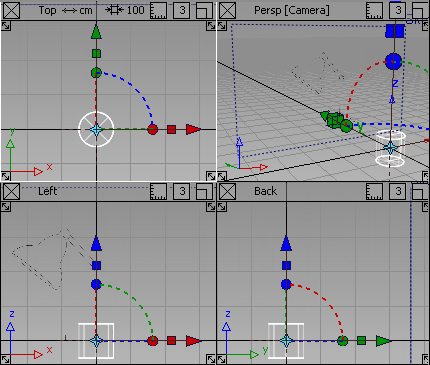

4. 若要显示全部四个视图，请选择“Layouts”>“All Windows”>“All Windows”或按 F9 键。检查圆柱体是否已按下图所示正确放置。


   此时圆柱体保持拾取或激活状态。拾取的对象使用白色线条绘制，未拾取的对象使用深蓝色线条绘制。大多数工具和命令都应用于拾取的对象。由于已拾取了圆柱体，因此您选择的所有工具或命令都将应用于此圆柱体。

   注：

   与所有基本体一样，首次将圆柱体添加到场景中时，会出现一个操纵器。操纵器可用于变换基本体，但这不在本教程的学习范围之内。

   提示：

   若要删除此圆柱体，请按 键。

缩放台灯底座

接下来，需要将圆柱体缩放到适当尺寸。

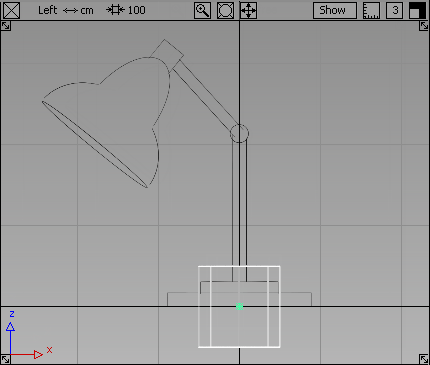

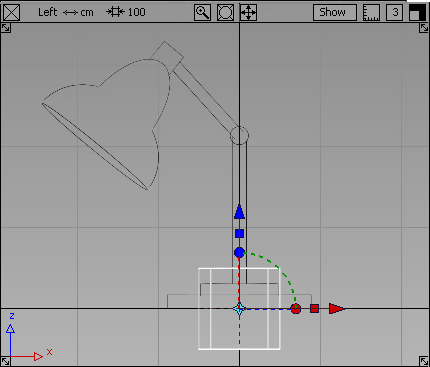

1. 最大化“Left”视图并继续在其中工作。

2. 选择“Transform”>“Scale”。


   “Scale”图标显示红色的轮廓线，表明此工具处于激活状态。同时，圆柱体的操纵器消失。


3. 若要沿所有轴等比缩放该圆柱体，请使用 单击并拖动。

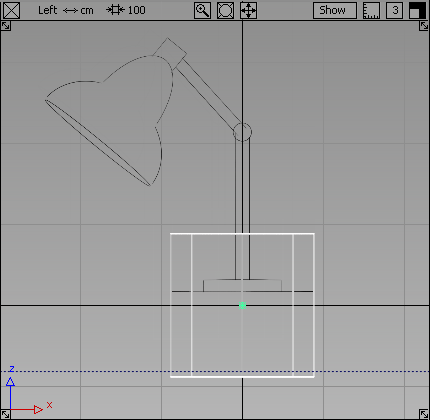

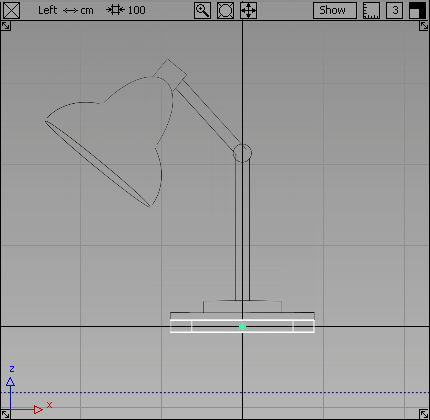

   将圆柱体缩放为与草图中所示的底部圆柱体等宽。此圆柱体将构成台灯的底座。



   “Transform”>“Non-p Scale”工具（非等比缩放）可以分别修改对象在 X、Y 或 Z 轴上的缩放比例。使用它可以拉伸或挤压对象。



   鼠标键用于控制非等比缩放。在此部分中，将使用二维视图（俯视图、侧视图和后视图）控制变换。在这些视图中，鼠标键的作用如下：

   自由变换

   水平变换

   垂直变换

   接下来，将使用鼠标右键调整底座的垂直高度。

4. 选择“Transform”>“Non-p Scale”。

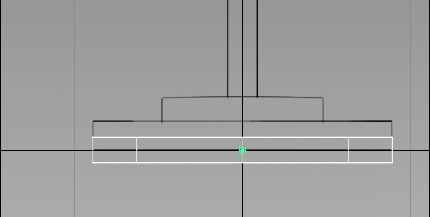

5. 单击并拖动鼠标右键调整圆柱体的高度。将其调整为大致与草图中所示的圆柱体等高。

   注：

   该圆柱体以原点为中心。



   在下一部分中，您根据栅格线调整此圆柱体，将台灯底座放在地面上。

保存您的作品

现在将台灯另存为一个新文件。

在操作的每个阶段都应对作品进行保存，这一点很重要。但是，为保护“CourseWare”项目中的文件，此项目设置了写保护。您无法在“CourseWare”项目中保存任何新作品。

若要保存作品，必须创建一个项目文件夹。项目文件夹是由 Alias 创建的特殊文件夹，可存储与特定项目相关的所有文件。

在 Windows 环境中保存作品

1. 选择“File”>“Save As”。

   此时将打开文件浏览器。

2. 在“Go To”菜单中，选择“Current Home”，上移一个层级至“user_data”文件夹中。“user_data”文件夹将包含所有项目，包括“new_project”。
3. 单击“New Project”。

   这样就会创建一个新项目，并显示在文件浏览器中。

4. 重命名项目“Lessons”。
5. 选择“Lessons”之后，，单击“Set Current”将“Lessons”设置为当前项目。

   “Lessons”项目中的“Wire”文件夹现在显示在文件浏览器中。

6. 在“File name”字段中，键入“mydesklamp”，并按 键。

   Alias 将文件“mydesklamp.wire”保存在 Lessons 项目中。

   提示：

   建模时最好经常进行保存，这样即使出错也无需重新开始。

在 Mac OS X 环境下保存作品

1. 选择“File”>“Save As”。

   此时将打开文件浏览器。

2. 单击“Create”，在“Name of new Project”字段中，键入项目名称 Lessons。
3. 单击“Create”。

   这样就会创建一个新项目，此项目将立即显示在文件浏览器中。

4. 在“Save As”字段中，键入 mydesklamp 并按 键。

   Alias 将文件“mydesklamp.wire”保存在 Lessons 项目中。

   提示：

   建模时最好经常进行保存，这样即使出错也无需重新开始。
