使用此页面可以指定要用于分析管网的设置。
您可以从“分析重力管网”对话框的“常规”页面上访问该对话框。
管道
这些设置用于分析计算。
- 最小速度
- 指定管网的默认最小速度。
在管道调整尺寸分析中将使用最小速度和最大速度。计算算法是迭代的，它将在不同的迭代过程中对照这些值检查计算的速度。
- 最大速度
- 指定管网的默认最大速度。
- 最小覆土厚度
- 指定要应用的默认最小覆土厚度。
在管道尺寸调整分析中使用此设置来指定符合最小覆土厚度的管道内底。
如果存在参考曲面，那么曲面标高将用来计算覆土值。如果没有参考曲面，则会使用结构井口（通常为 0）来计算覆土值。
注： 最小覆土厚度会应用到所有管道，除最下游管道外（连接到出水口结果）。这可能会导致当曲面比整个管网陡峭时，出水口结构会显示在地面上方。注： “设置”页面中指定的最小覆土厚度值是向下测量到管道的内拱顶得到的。它不考虑管道本身的厚度。如果需要考虑管道的厚度，可以调整最小覆土厚度值。 “结果”页面中报告的最小覆土厚度值报告的是到管道顶部的厚度值，因此这些报告的值将近似等于“设置”页面中指定的最小覆土厚度值减去管道厚度。 - 默认 N 值
- 指定管道的默认糙率（曼宁 N 值）。
在管道尺寸调整计算中始终使用此值来确定新管道尺寸。
注： 直接指定给每个管道的糙率系数将用于计算 EGL 和 HGL。 - 最小管顶落差
- 指定通过结构连接的两根管道之间的标高落差，在管道管顶处测量。如果计算的管顶落差小于指定的最小值，则会使用指定的最小值。
在管道尺寸调整分析中将使用此设置。它用于根据管道管内顶处指定的落差来设置下游管道的管道内底。
汇水区域
- 最小集流时间 (Tc)
- 指定要用于集流时间 (Tc) 的默认最小值。
注： 创建汇流时，会计算汇流的集流时间，并且该值会显示在每个汇流的“网络详细信息”页面上。但是，如果计算的汇流 Tc 不满足这些设定中指定的默认最小 Tc，则会在 Tc 字段中显示警告图标
，通知用户该默认值将用于计算。
图形纵断面图
使用这些设定来控制用于纵断面图的临时图形的颜色，以便预览分析结果。

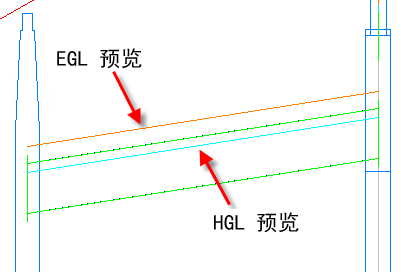

下图显示了预览中 HGL（水力坡降线）和 EGL（能量坡面线）管线的详情。
- 水力坡降线
- 指定在纵断面图中用来表示 HGL（水力坡降线）的颜色。
- 能量坡面线
- 指定在纵断面图中用来表示 EGL（能量坡面线）的颜色。
- 新管道尺寸
- 指定在纵断面图中用来表示更新后的管道尺寸的颜色。
