创建矩形型腔特征

1. 点击步骤面板中的特征 步。

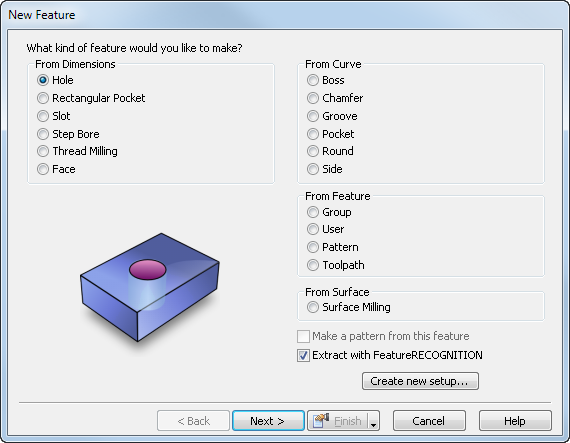

   此时将显示“新的特征”向导。

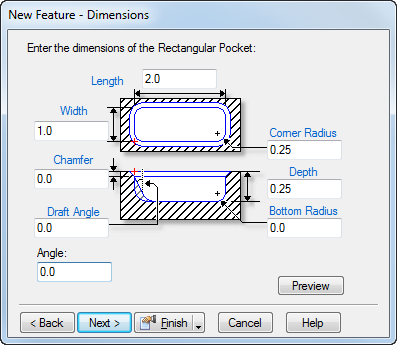

2. 选择“矩形型腔”，然后单击“下一步”以打开“新的特征 - 尺寸”页面。输入以下属性：



   • 长度 - 输入特征的 X 尺寸。
   • 宽度 - 输入特征的 Y 尺寸。
   • 深度 - 输入在 Z 轴方向上切入到材料的距离。
   • 拐角半径 - 输入矩形型腔的所有四个拐角的半径。
   • 平倒角 -（可选）输入在特征的顶部边缘的 45 平倒角切削的深度。将该值保留为默认值 0，表示无平倒角。
   • 拔模角 -（可选）设置特征壁的角度。请仅使用正数。
   • 底部半径 -（可选）设置特征的底部半径。半径与刀具的形状相对应。默认情况下，使用平底铣刀来铣削材料，从而在接近半径时创建阶梯加工路径。然后，使用弧形铣刀来创建粗加工和精加工路径。默认值为 0，这样会切削一个正方形拐角。
提示： 如果尺寸字段具有蓝色标签，则可以单击该标签，并在图形窗口中从对象“拾取”尺寸。
3. 单击“下一步”以打开“新的特征 - 位置”页。
4. 单击“下一步”以打开“新的特征 - 策略”页。
5. 单击“下一步”以打开“新的特征 - 操作”页面。
6. 单击“下一步”以打开第一项操作的“新的特征 - 默认刀具”页面。
7. 单击“下一步”以打开第一项操作的“新的特征 - 进给/转速”页面。
8. 如果您有多个操作，单击“下一步”可打开下一个操作的新的特征 - 默认刀具页面。如果您没有更多操作，单击“下一步”可打开“新的特征 - 摘要”页面。
9. 单击“完成”以创建特征并退出向导，或者单击“上一步”以返回到之前的页面。

注： 可以稍后编辑该特征。

如果希望特征壁具有特殊的横截面，请执行以下操作：

1. 创建该特征后，打开“特征属性”对话框，单击“尺寸”选项卡。
2. 单击“X 截面”按钮以打开“选择侧边曲线”对话框。
3. 选择与横截面形状匹配的曲线。
4. 单击“确定”。
