通过已放置零件的设置创建全局夹具坐标系

如果要使用已放置在立碑上的零件的设置来定位其他零件设置，请遵循以下过程：

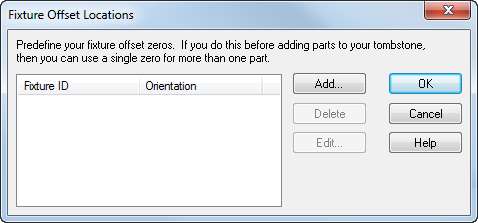

1. 通过以下某种方式打开“夹具偏移位置”对话框：



   • 在“步”工具箱中，单击“夹具 ID” 步。
   • 单击“立碑处理规划”对话框中的“夹具”按钮。
2. 单击“增加”按钮。此时将显示“夹具位置”向导。
3. 选择“在设置原点创建夹具零点”，然后单击“下一步”。

   此时将显示“选择夹具设置”页面。

4. 选择要使用其原点的设置，然后单击“下一步”。

   此时将打开“夹具 ID”页。

5. 输入要用于第一个面的“夹具 ID”。您或许不需要更改默认值，因为它是在您放置第一个零件时设置的值。
6. 如果要将每个面的原点设置为同一个点，请选择“每次定向使用相同夹具 ID”。
7. 如果要对每个面使用不同的原点，请选择“每次定向增大夹具 ID”。
8. 单击“完成”按钮。

   您创建的夹具偏移将显示在图形窗口中带有 符号的每个立碑面上。

   “夹具偏移位置”对话框将列出您已创建的夹具 ID。

9. 单击“确定”以接受它们。

   它们应用到的面显示在夹具 ID 下面。

10. 单击“确定”以接受设置并关闭“立碑处理规划”对话框。
