您可以使用“圆形毛坯”页面编辑影响车削和车/铣仿真的设置。

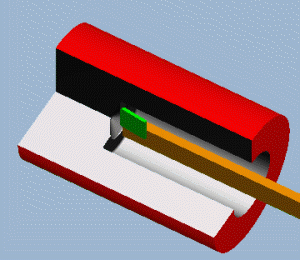

3/4 查看车床内径加工 - 此选项会为车削设置的内径加工启用 3/4 切除查看。
圆度公差 - 降低公差，使圆形毛坯显示得更圆并减少镶嵌面。
|
更高的圆度公差：
|
更低的圆度公差：
|
车/铣角度插补 - 如果切削期间零件旋转，则零件曲面上某个点的移动通过较小的线性移动而不是真正的圆形运动来近似地弥补。此设置用于确定线性移动接近零件实际移动的准确程度。提高此设置可减少复杂零件的仿真时间。此公差还受“包裹公差”和“线性化”属性的影响。
切屑识别尺寸 - 在仿真过程中，如果零件的段小于该值，则会删除它们。对于具有较大毛坯的零件，您可能希望减小该值以确保不会隐藏切断。
Swiss
基于零件长度等移动棒料夹具 - 针对 Swiss 文档，该选项可使棒料夹具沿毛坯移动（如果需要），例如用于显示超过导套的较大毛坯长度。如果取消选择该选项，则在“机床设计”文件中指定的位置仿真棒料夹具。
延长毛坯到棒料夹持 - 在仿真过程中，延长毛坯长度，使其足够长来达到棒料夹具。
