扫掠

扫掠实体将获取一条曲线，然后沿着另一条曲线延伸。以下示例显示了沿弯曲路径扫掠的圆以创建槽形。

创建扫掠实体设计特征的步骤：

1. 选择“构造”选项卡 >“实体”面板 >“通过曲线”>“扫掠”以显示“扫掠实体”对话框。
2. （可选）输入实体的名称，或者保留默认名称。
3. 在“轴”列表中选择曲线名称，或者单击“拾取曲线” 按钮，然后在图形窗口中选择曲线。
注： 曲线必须是平面的。
4. 在“横截面”列表中选择曲线名称，或者单击“拾取曲线” 按钮，然后在图形窗口中选择曲线。
5. 选择以下类型：“为新的基础实体”、“为增加”或“为剪切”。
6. 单击“预览”按钮以查看形状。
7. 如果扫掠未沿着轴曲线进行，请单击“自另一端扫掠”，然后再次单击“预览”。如果您仍收到错误，请参见下文。
8. 如果从“实体”工具栏中显示了该对话框，可以单击“应用”将特征预览为实体。如果剪切位于曲线的错误边，请单击“反转剪切边”，然后再次单击“应用”以检查。
9. 单击“确定”。

扫掠实体疑难解答

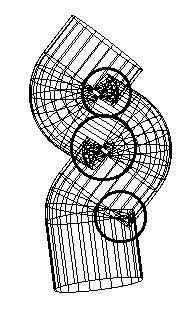

如果使用的横截面太大，则可能导致曲面自交。如果无法自曲线的两端扫掠，请取消扫掠实体，然后尝试创建扫掠曲面。如果结果显示重叠的曲面区域，如下图所示，则表示横截面太大。
