创建流线铣削操作

使用以下步骤可以创建流线铣削操作：

1. 单击“特征”步。
2. 单击“曲面铣削”。单击“下一步”。
3. 选择零件曲面，然后单击“下一步”。
4. 单击“选择单个操作”，然后单击“下一步”。
5. 单击“流线”，然后单击“完成”。
6. 双击该特征以进行编辑。
7. 在操作树视图中，选择“流线”，然后选择“曲面控制”选项卡。
8. 单击“拾取曲面” 按钮，然后选择流线引导曲面。

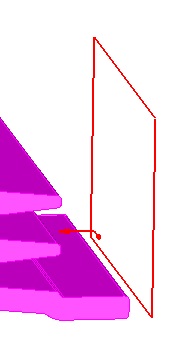

9. 流线引导曲面的法线必须指向零件的曲面。在单击“曲面控制”选项卡时，两个箭头将显示在流线引导曲面上。在下图中，法线正确地指向零件曲面。如果必须反转法线，请单击“切换加工侧” 按钮。



   这两个箭头还指示曲面等值线的开始点及其方向。在上图中，投影的刀具路径在左下方开始，并沿着曲面的行前进。使用“设置等值线行/列” 按钮更改阵列的开始点，然后使用“切削方向” 按钮更改切削的方向。
