Wire EDM 特征识别

有两种形式的交互特征识别适用于 Wire EDM 特征。

对于 2 轴特征，您可以从实体模型投影垂直曲面。

在“新的特征”向导中：

1. 选择 2 轴特征类型，选中“用特征识别提取”，然后单击“下一步”。
2. 选择实体，然后单击“下一步”。

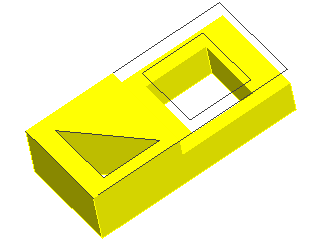

3. 将从实体的垂直曲面创建几何形体，如下图所示。链接要在特征中使用的曲线，然后完成向导中的操作。

可从直纹面的集合识别 4 轴特征。

在“新的特征”对话框中：

1. 选择 4 轴特征类型，选中“用特征识别提取”，然后单击“下一步”。
2. 在“曲面边界”对话框中选择边界曲线，然后完成向导中的操作。
